OTL电路为推挽式无输入变压器功率缩小电路。凡是接纳单电源供电，从两组串连的输入中点经由过程电容耦合输入旌旗灯号。省去输入变压器的功率缩小电路凡是称为OTL（OutputTransformerLess）电路。
OTL（Outputtransformerless）电路是一种不输入变压器的功率缩小电路。曩昔大功率的功率缩小器多接纳变压器耦合体例，以处理阻抗变更题目，使电路获得最好负载值。
otl功率缩小器电路图（一）

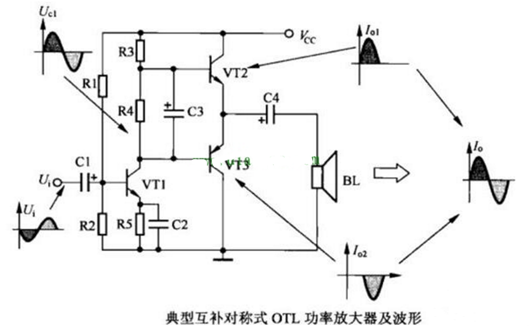

典范电路以下图所示。互补对称式OTL功率缩小器的功率缩小管由一只NPN型三极管VT2和一只PNP型三极管VT3构成，以是只要要一个基极旌旗灯号便能够任务，而这个旌旗灯号便是鼓励管VT1的集电极输入的电压旌旗灯号。
电源VCC不只经由过程偏置电阻R1，R2为鼓励管VT1的基极供给必然的偏置电压，并且经由过程R3，R4为缩小管VT3，VT2的基极供给偏置电压。
当输入旌旗灯号Ui的负半周旌旗灯号经C1耦合到VT1的基极，经它倒相缩小后，VT3停止，VT2导通，它的集电极电流由VCC经VT2、输入耦合电容C2、扬声器BL到地构成回路，不只构成输入旌旗灯号的上半周，并且使C2成立左正、右负的直流电压（电压值为VCC的1/2摆布）；
当Ui的正半周旌旗灯号经由过程C1耦合，再经VT1倒相缩小后，使VT2停止，VT3导通，它的集电极电流由C4经VT2、BL构成回路，构成输入旌旗灯号的负半周，如许，便能够获得一个完全的旌旗灯号。

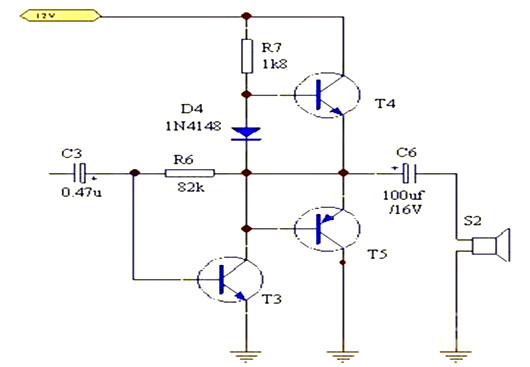

otl功率缩小器电路图（二）
说到功放，那末做简略的一种电路构成情势便是OTL，其电路属于单端推挽式的无输入变压情势的功率缩小器。其一般都是接纳电源间接供电，起首从电路中串连两组晶体管中输入，而后中点在经由过程响应的电容输入旌旗灯号。
这类简略的功放比起曩昔接纳变压器耦合体例的大功率缩小器，处理了其具备的阻抗变更题目，使得电路到达了最好的负载值。

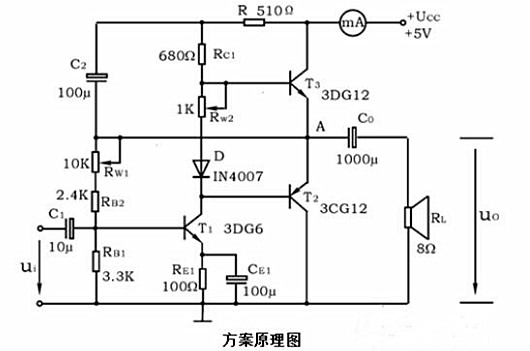

otl功率缩小器电路图（三）
当输入旌旗灯号处于正半周期时，T3导通，T2停止，因而T3以射级输入的情势将旌旗灯号通报给负载，同时向C0充电，由于C0电容量大，其上的电压根基稳定，保持在1/2VCC；
当输入旌旗灯号处在负半周时，T2导通，T3停止，已充电的C0充任T2的电源，同时放电T2也以射级输入情势将旌旗灯号传输给负载，如许在负载上获得了完全的输入波形。
OTL是“无输入变压器”的英文缩写。世便是说OTL功率缩小器不再利用输入变压器。因接纳交换输入体例，以是该电路有输入耦合电容。该情势的缩小电路具备效力高、功率大、失真小和宁静性高、轻易集成等长处，以是获得了普遍的利用。OTL功率缩小器首要有变压器倒相式、三及管倒相式和互补对称式三种。
