功率缩小器普通也被咱们称为电压缩小器，首要是把微小旌旗灯号停止电压缩小，其输入输入的电压电流普通很小，不能够或许只能驱动功率较大的仪器。为了知足利用须要，须要在缩小器末级增添功率缩小器。而功率缩小器首要便是缩小旌旗灯号功率，同时缩小电压电流，以是也属于大旌旗灯号缩小器。
一、双电源互补对称功率缩小器(OCL电路)

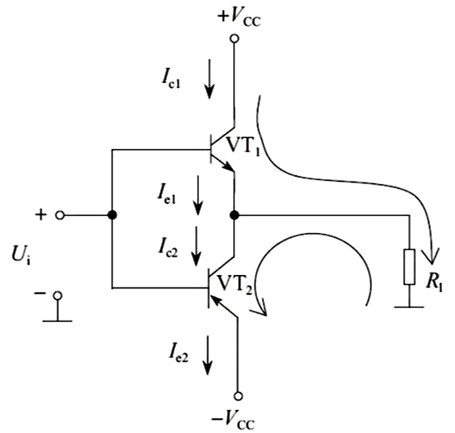

图：OCL电路道理图
OCL电路的电路布局如上图所示。该电路首要由VT1（NPN型）和VT2（PNP型）和负载构成。它由两组正负相称的电源供电。旌旗灯号是Ui，从两管的基极输入，负载是Rl。VT1又称上功率输入管，而VT2又称下功率输入管。
OCL电路的任务道理：当旌旗灯号电压是正半周的时辰，VT1正向导通，VT2停止，+VCC经由过程VT1的c-e结，流过负载，从而在负载上取得缩小后的正半周旌旗灯号；
当旌旗灯号电压是负半周的时辰，VT1停止，VT2正向导通，-VCC经负载与VT2的e-c结到负电源，从而在负载上取得缩小的负半周旌旗灯号。正负半周旌旗灯号在负载上合玉成波。
该电路之以是称为互补对称电路，是由于两管瓜代任务，彼此补充。
这类电路功率大，效力高，利用规模广，首要用于场输入集成电路战争行四边形校订电路。
二、单电源互补对称功率缩小器(OTL电路)

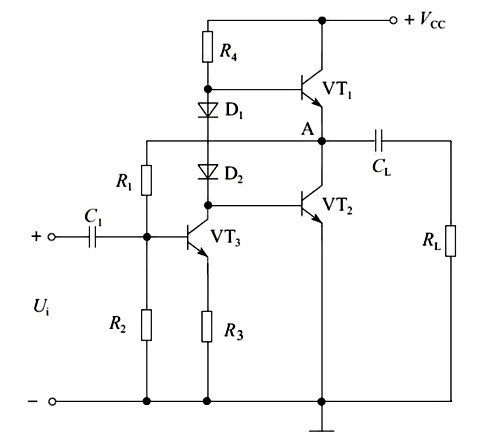

图：OTL电路道理图
OCL电路须要两个电源，利用起来很不便利。是以，能够接纳单电源供电的互补对称功放电路，也称为OTL电路。如上图所示。
图中VT3是前置缩小管，VT1、VT2构成互补对称输入级，D1、D2供给偏置并具备温度弥补。C1是旌旗灯号输入耦合电容，CL是输入耦合电容。R1、R2和R3供给偏置。A点是功放的中点，其一般任务电压为VCC/2。CL是一个相称于VCC/2的超大容量电源。
OTL电路任务道理：在Ui的负半周，VT3导通降落，集电极电压降低，使得VT1导通增强，VT2停止。VCC经由过程VT1、RL对CL充电，其充电电流在负载RL中发生自上而下的电流（ic1），在负载处构成输入电压Uo的正半周。
同时，电容器CL被充以“左正右负”的电压。在Ui的正半周，VT3导通增添，VT1停止，VT2导通，CL上的电压经由过程Q2、RL放电，放电电流发生自下而上的电流（ic2），它构成输入电压Uo负半周。成果是负载取得缩小的输入旌旗灯号Uo。
该电路存在静态规模较小和最大输入电压幅值缺乏的题目。跟着VT3集电极电压降低，VT1因基极电位降低而导通，导通越强，中点电压越高，使得正偏置电压Vbe1降落，VT1的静态规模减小，最大输入电压太小。处理体例是加一个自举电容C2和电阻R5，以下图所示。

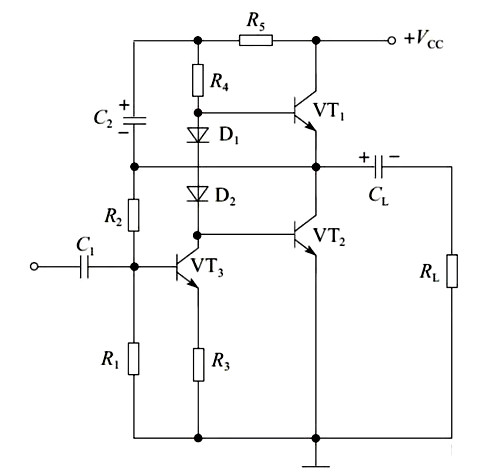

图：增添电容和电阻后的OTL电路道理图
