（DCDC）电源IC消耗计较体例简析-KIA MOS管
信息来历：本站 日期：2023-01-30
本文将在“简略”的前提下，先容一种操纵现有数据求出电源IC消耗的体例。
在良多环境下，电源IC的手艺规格书中给出的是在规范的操纵电路中测试获得的效力曲线图（效力 vs 输入电流）。若是所操纵的电路前提与规格书中的效力曲线的前提不异或类似，则在自身设想的电路中也能够获得根基不异的效力曲线。操纵这个效力曲线，能够简略计较消耗。之内置MOSFET的同步整流降压转换器为例停止计较。
起首，请看按照效力计较消耗的公式，这同时也是为了清算效力和消耗的干系。
输入功率 [W]＝输入功率[W]＋消耗[W]
效力（×100，以“%”表现）＝输入功率[W]÷输入功率[W]
消耗 [W]＝输入功率[W]×（1－效力）÷效力
接上去，按照上面的前提，操纵效力曲线停止计较。
操纵前提：Vin＝24V，Vout＝5V，Iout＝1.5A

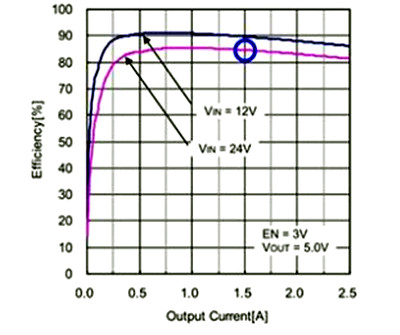

从曲线图中能够看出效力为：84% （蓝色圆圈）
消耗 [W]＝输入功率[W]×（1－效力）÷效力
＝（5V×1.5A）×（1－0.84）÷0.84＝1.43W
这里计较出的消耗是电路的消耗（效力也一样），须要减去外置输入电感的DCR带来的传导消耗（PCOIL）。

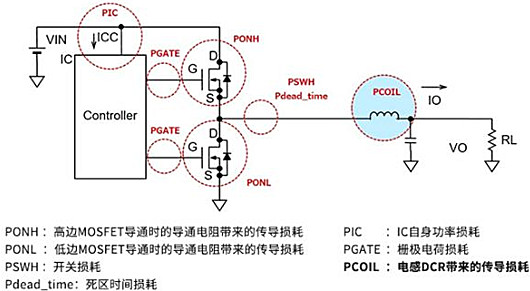

输入电感DCR相干的消耗，即下图中浅蓝色的“PCOIL”所示的局部。

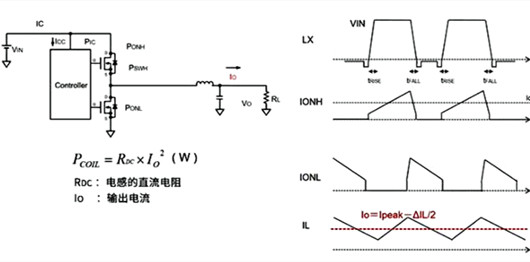

电感的DCR带来的传导消耗
电感的DCR（即直流电阻）是线圈的电阻。以是，只是因流过电感的电流和DCR而产生消耗。消耗产生的地位也只是电感自身。所流过的电流根基上是输入电流Io。Io可按照电感电流IL求得。
如上所述，能够按照效力曲线大抵算出消耗。后面提到要减去外置电感的消耗，但更精确一点讲，预算值中包罗其余外置部件和PCB的薄膜布线等的消耗。但是，因为电源IC自身的消耗比这个值小（凡是只是很小的值），是以用于预算值的量并不甚么题目。
功率晶体管为外置的环境下，能够用不异的思绪预算，但普通须要另行求出功率晶体管的消耗，是以所花的时候也能够与零丁计较差未几。
最初，计较值的小数准绳上要向上舍入，而非向下舍入。至于操纵到小数点后几位数，可按照全体的功率来判定有用（有影响）的位数。这是为了将偏差节制在宁静规模，须要注重的是消耗和发烧等负面身分。固然，在停止能否判定时须要斟酌到余量而非边界值。
关头要点:
电源IC的手艺规格书中若是供给了效力曲线，可按照效力简略计较消耗。
