θJA是热阻的单元，用来表现氛围到结温的阻值，单元是℃/W或Ｋ/W。做电路设想都须要用到以下的公式来计较元器件的结温：
TJ=TA+θJA·PH
款式中：TJ表现元器件的结温，单元是℃；
TA表现情况的温度，单元是℃；
PH表现元器件的功耗，单元是W；
此刻让咱们来细心研讨一下这些参数值，看看它们是若安在数据手册中棍骗了你这么多年。
起首来看TA。TA是指元器件所处的情况温度，这个值在半导体制作商处的界说如图1所示。可是，在现实的产物中是不能够有如许的情况来知足TA测试前提的。
在那里测试TA实在并不好的界说，TA不能够是节制器外的氛围温度，由于元器件的温度较着取决于元器件四周的氛围。
那末，就须要肯定测试点离元器件的间隔和详细点的地位。可是，在现实的工程中不任何一家公司对若何丈量给出切当的界说，因此这个值起首便是不肯定的。

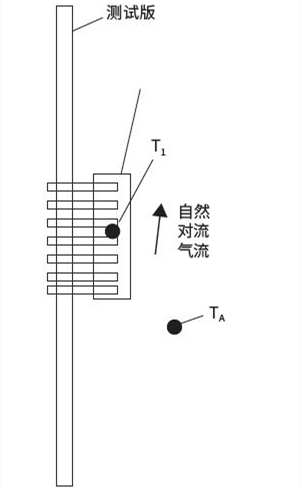

图1：半导体制作商对情况温度的测试描写。
再看θJA。这是指器件从情况到结温所处的温升阻值。和TA的界说近似，这也是一个抱负状况下的值。以TLE42754为例，TLE42754是一颗在汽车电源中普遍利用的LDO，首要将体系的12V电源转换成5V。图2为以TO-252-5封装为例的TLE42754的热阻值。

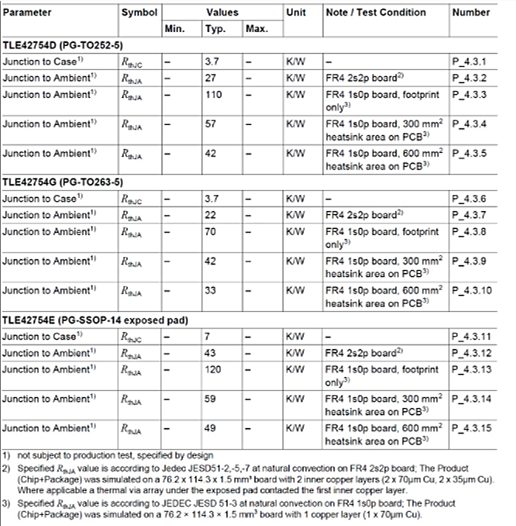

图2：TLE42754的热阻值。
TLE42754的热阻值究竟即是几多？以TO-252-5封装的数据手册为例，数据手册中给出了4个值（27℃/W、42℃/W、57℃/W、110℃/W）。这里假定挑选27℃/W为最靠近设想实例的情况来计较。
根据12V输入、5V输入、最大输入电流450mA，那末TLE42754的最大功率为3.15Ｗ，温升约为85℃（27℃/W·3.15W）。但现实真的如斯吗？太简略的当真，实在能够是毛病的。
热阻值在数据手册的界说为芯片结（junction）到氛围（ambient）的热阻。当芯片的功耗和情况温度已知的时辰，能够经由过程公式来计较芯片的结温。
但数据手册给出的热阻，并非在现实工程中会呈现的热阻，比方TLE42754对27℃/W的前提备注（即图2的第2条备注）。因此，这又是一个不肯定的量。
最初来看TJ结温。结是晶体管中的术语，当P型半导体和N型半导体构成PN结的时辰叫做结。从半导体降生起头，这个名词一向相沿至今，从而发生了误导。
此刻的器件上有几十乃至上百万个结点在一个焦点地区，根据迷信松散的称号，叫做焦点温度是否是加倍贴切和精确呢？
从以上对计较公式中的三个参数（TA、θJA、TJ）的阐发，能够看到，每一个参数给出值的同时都带特定的前提和请求，因此不能简略的套用公式来给出谜底。
