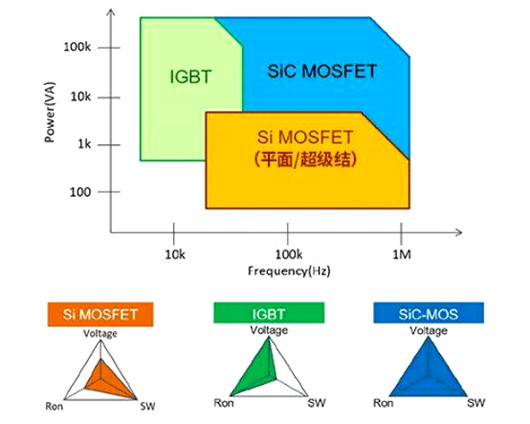

最近几年来的首要功率晶体管Si-MOSFET、IGBT、SiC-MOSFET的功率与频次规模。下图表现处置各功率晶体管的功率与频次规模。
能够看出，Si-MOSFET在这个比拟中，导通电阻与耐压略逊于IGBT和SiC-MOSFET，但在低～中功率前提下，高速任务表现更佳。
Si-MOSFET按照制作工艺可分为立体MOSFET和超等结MOSFET。简而言之，便是在功率晶体管的规模，为超出立体布局的极限而开辟的便是超等结布局。

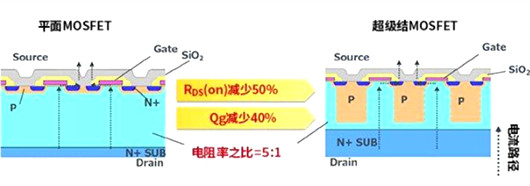

以下图所示，立体布局是立体性地组成晶体管。这类布局当耐压进步时，漂移层会增厚，存在导通电阻增添的课题。而超等结布局是摆列多个垂直PN结的布局，可坚持耐压的同时下降导通电阻RDS(ON)与栅极电荷量Qg。
别的，外部二极管的反向电流irr和反向规复时候trr是作为晶体管的关断开关特点的切磋名目。

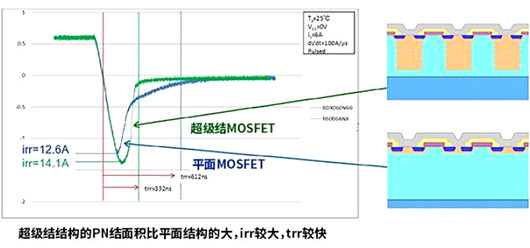

以下面的波形图所示，根基上超等结MOSFET的PN结面积比立体MOSFET大，是以与立体MOSFET比拟，具备trr速率更快、但irr较多的特点。
这类特点作为超等结MOSFET的课题在不时改良，因其高速性和低噪声特点，超等结MOSFET有一些变更。
