线性稳压电源电路有分手元件构成的稳压电源电路和集成电路组成的稳压电源电路两种。
分手元件式电源电路

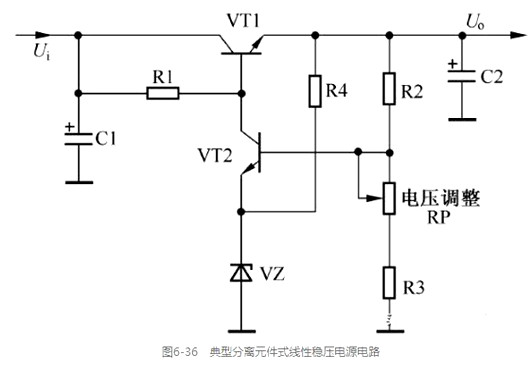

典范的分手元件式线性稳压电源电路如图6-36所示。该电路的焦点元器件是R2、RP、R3组成的偏差取样电路，R4、VZ组成的基准电压电路和偏差缩小管VT2。
当输入电压Ui降低或负载变轻，引发输入电压Uo降低后，该电压经由进程R2、RP、R3分压发生的取样电压降低，该电压加到VT2的基极，因为VT2的发射极电位稳定，以是VT2导通增强，它的集电极电位降落，也便是使VT1的基极电位降落，导致VT1的输入电压降落到一般值。当输入电压Uo降低时，稳压节制进程相反。
集成电路式电源电路

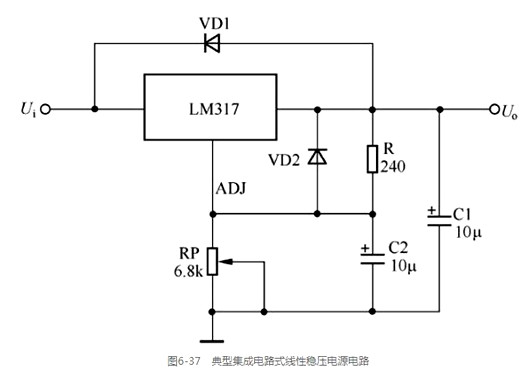

集成电路式稳压器包含不可和谐可调两种。上面先容可调集成电路式稳压器的输入电压手动调剂道理。典范的集成电路式线性稳压电源电路如图6-37所示。该电路的焦点元器件是电位器RP、稳压器LM317。
调剂电位器RP使LM317的ADJ端电压降低后，LM317的输入电压Uo就会降低，反之相反。
