【电路分享】直流电源的操纵电路-KIA MOS管
信息来历：本站 日期：2023-01-04

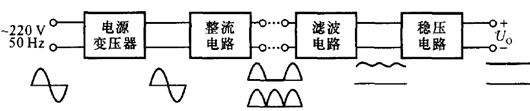

1.直流电源的框图
下图为直流电源的框图。

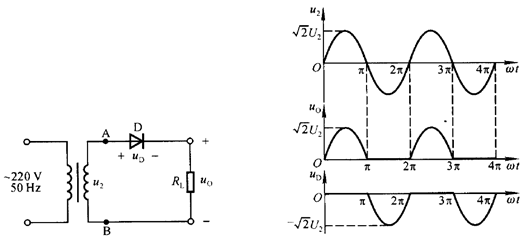

2. 半波整流
操纵二极管的单向导通性，完成半波整流。

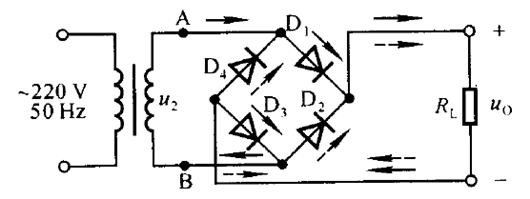

3. 全波整流
在现实电路中多接纳单相全波整流电路。在全部周期内负载的电压和电流标的目的一直稳定，效力进步一倍。
4. 滤波电路
电容滤波：小电流负载，操纵大电容的充放电时延完成滤波。

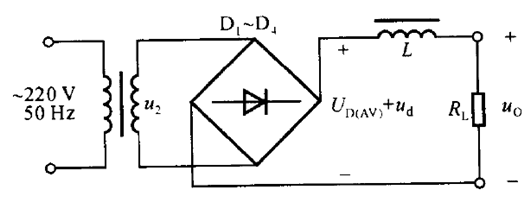

电感滤波：大电流负载；
LC滤波：各类场景。
5. 稳压管稳压
因为电网电压的动摇，负载的电压会有动摇。又因为整流滤波电路的内阻，当负载变更时，输入电压也会变更。以是必须接纳稳压办法。

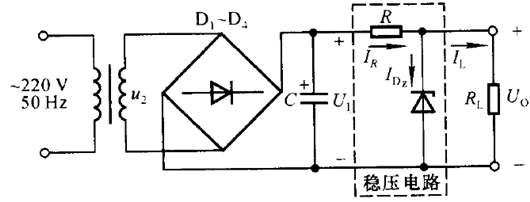

下图为稳压管电路：
在稳压管稳压电路中，只需保障稳压督工作在稳压区，即 Izmin
对任何稳压电路都要从两个方面斟酌：电网的动摇和负载的变更。这里阐发一下电网的动摇。
电网电压↑ → U1↑ → Uo↑ → IDz↑ → IR↑ → UR↑ → Uo↓，完成稳压功效。
