单片机的引脚输出电流长短常小的，普通在10~20mA摆布，而直流机电的驱动电流在100mA以上。
高电平输出状况下，电压固然不太大变更，但电流很小，这就使得单片机引脚是没法间接驱动直流机电的。
而若是只驱动一个机电完成简略的启停功效，这时辰候不须要用机电驱动模块，仅经由过程小小的三极管就可以完成。
操纵三极管做一个开关驱动

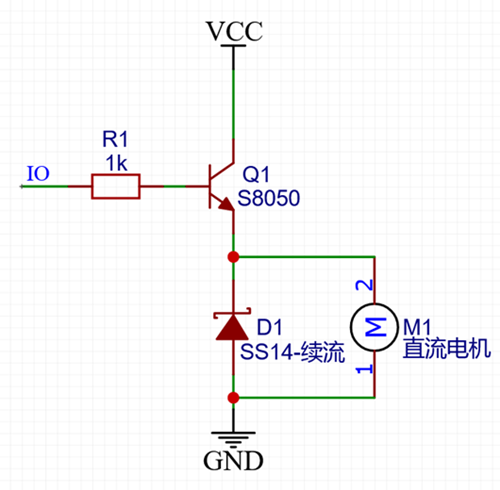

电路道理图
IO遏制节制：高电平动弹，低电平遏制。
IO口高电日常平凡：三极管集电级和发射级导通，机电能量来历于VCC输出，足以知足机电任务。
该电路错误谬误是只能节制双方向动弹。
SS14肖特基二极管首要是避免电路断开刹时机电电感产生渐变，从而烧坏三极管，操纵肖特基二极管任务速率快，电流大等特色，在电路断开刹时遏制电路续流，把这个无路可去的大电流二次颠末机电给耗损掉。

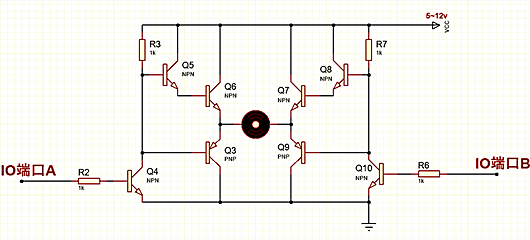

斟酌到有的须要机电正反转功效，趁便把正反转的电路图也给放出来。
仿真图：
电源5v、12v都能驱动，只是5v驱动功率小一些。
A、B口接单片机引脚
A口给高电平 B口低电日常平凡机电正转，反之则机电反转。
