三极管做开关电路是很罕见的一种电路，在做开关电路时，三极管限流电阻该若何挑选呢？这个题目不理清晰，能够将会使你的电路设想存在缝隙。
上面以现实操纵阐发
三极管在做开关电路时辰，必须使得三极管处于饱和状况，当处于饱和状况时，β*Ib》Ic；

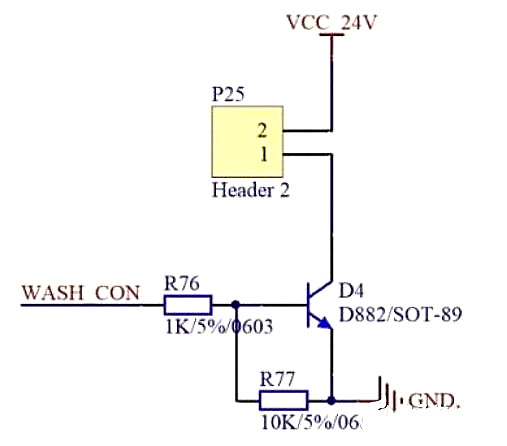

上面来考证以上电路是不是处于饱和状况，上图是一个操纵三极管D882搭建的电磁阀开关电路，P25是一个24V驱动的电磁阀 ，此电磁阀驱动功率为9W，
由此可知当三极管做开关电路时，集电极所需电流Ic=9/24=0.375A，因为D882为SI管，BE压降为0.7V，则当三极管导通时，IB=（3.3-0.7）/1000=2.6mA，D882缩小倍数为160-320；
则三极管导通时，Ib*β（min）=2.6*160=416mA，因为三极管集电极所需的电流只需375Ma，知足β*Ib》Ic，以是此电路在做开关电路的时辰，知足三极管所需要的饱和状况，可是β*Ib只是略大于Ic，不远弘远于Ic，申明此三极管只是到达浅度饱和状况；
以是普通为了电路的不变性斟酌，Ib*β（min）最好大于2Ic，以是此处R76=（3.3-0.7）/（2IC/160）=554欧，以是当R76取值最好小于556欧姆；可是斟酌到单片机普通IO口拉电流在8MA摆布，以是限流电阻也不能太小，不然单片机IO口驱动才能也不够。
