门控开关电路经由进程检测开门和关门的状况，来节制开关的闭合。
本例电路便是节制晶闸管的导通来节制开灯。很合适装置在洗手间利用。

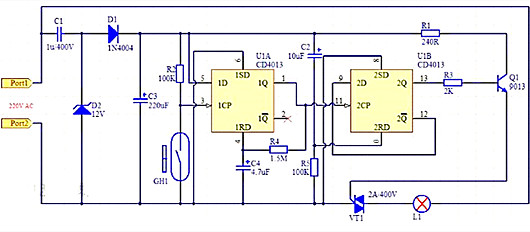

门控开关电路图讲授
门控开关电路中可分为三个局部：
一是有电容降压，再停止半波整流滤波的电源局部，输入的直流电压给CD4013和其余器件供电；
二是由U1A构成的开门检测模块，GH为常开型的干簧管，和磁铁构成开门检测传感器；
三是由U1B构成的晶闸管触发电路，输入的旌旗灯号经三极管缩小后节制晶闸管的导通；
全部电路任务进程以下：
1、上电后的初始状况
在初始状况下，门是关着的，干簧管和磁铁是靠在一路，干簧管导通，U1A的CLK旌旗灯号接地，同时R和S都接地，Q输入低电平；
同时C2，R5的上电复位感化使U1B的输入也为低电平，三极管V1停止，晶闸管停止，灯胆处于燃烧状况。可是U1B的/Q=D=1，输入高电平，这是它的初始状况。
2、开门出来状况
当开门时，干簧管和磁铁分隔，干簧管开关断开，U1A的CLK输入一个高电平，此时U1A的输入1Q=1D=1，同时经由进程电阻R4给电容C4充电。
U1A的输入高电平输入至U1B，使U1B的输入2Q=2D=1，三极管Q1导通，触发旌旗灯号输入至晶闸管的栅极，晶闸管导通，灯胆被点亮。
此时在电容C4为未布满的环境下，这个时辰不论开门关门几多次，都不会影响灯胆。当电容C4布满后，U1A的输入被复位，1Q输入低电平，电容C4又起头放电，U1B保持输入高电平稳定。
3、开门出来状况
当开门出来时，干簧管与磁铁又分隔，干簧管开关断开，使U1A的输入又为高电平，1Q=1D=1，如许U1B的输入状况翻转，2Q=2D=0。
三极管Q1停止，晶闸管过零停止，灯胆燃烧。
注重：
懂得门控开关电路时要注重咱们利用门的习气，普通出来的时辰开门后关门，进来的时辰也是开门和关门，合适装置在洗手间利用。
