MOSFET电动汽车充电桩利用【电路设想】-KIA MOS管
信息来历：本站 日期：2022-12-16
接纳恒流/恒压和脉冲充电相连系的充电桩体系

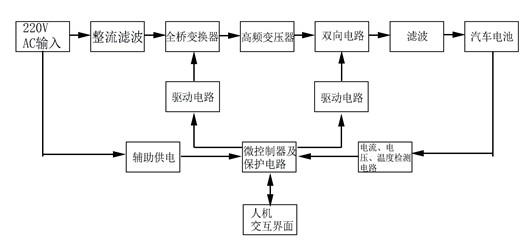

模块设想框架图
该双形式充电桩首要手艺参数：
输入电压：AC 220V/50Hz
输入最大电压：500V
输入最大电流：10A
零件效力：≥90%
稳压精度：≤0.5%
充电体系直流模块
今朝市场须要的直流充电桩都是大电流充电，以是利用于市场时，可以或许将多个样机并联，完成输入大电流的结果。
主电路设想参数：
电源体系最大输入功率5000W
整流桥最大输入电流18.9A
整流输入电压311V
整流桥型号KBU3510
滤波电容：5个1000uf/450V的铝电解电容并联
接纳全桥式电路
高频变压器接纳PC40资料的PO50/50磁芯，低级绕组10匝，次级绕组20匝
隔直电容2.2uF 的CBB电容
接纳零电压PWM变更器（ZVS）
全桥逆变电路输入最大电压：500V
全桥逆变电路输入最大电流：10A
微节制器 STM32
体系主电路图
因为主电路与微节制器STM32功率相差过大，MOS管和节制器之间必须断绝，是以每一个MOS管都接纳自力的驱动电路。
全桥逆变电路中MOS管的挑选
可以或许蒙受全桥逆变电路的最大输入电压500V
蒙受最大电流＞18.9A

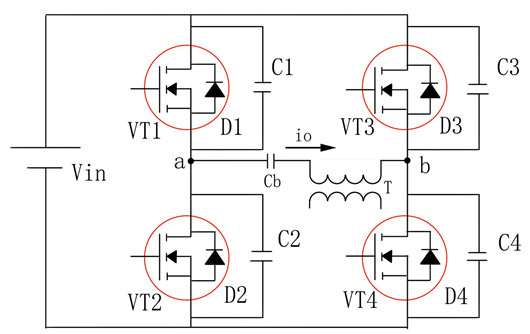

全桥变更器的根基电路图
