图文阐发-MOS管驱动理性负载-KIA MOS管

1.负载在直流电路中的特色

电阻性负载：电流电压的干系合适根基欧母定律,I = U/ R 。

理性负载：许可电流流过，但电流滞后于电压，可储能于电感。

容性负载：禁止电流流过,也可储能于电容。

负载在交换电路中的特色是：

电阻性负载：电流电压的相位不异。

理性负载：电流滞后于电压。

容性负载：电流超前于电压。

机电类的装备都算是理性负载，开关电源类的，如IT装备都算是容性负载。

理性负载便是任务时电压相位超前于电流相位，纯理性的话电压相位超前电流相位90度。

纯容性负载便是任务时电压相位滞后于电流相位，纯容性负载的话电压相位滞后于电流相位90度。

2.理性负载

但凡环境下，普通把负载带电感参数的负载，即合适和电源比拟负载电流滞后负载电压一个相位差的特征的负载为理性(如负载为电念头;变压器;)。

浅显地说，即操纵电磁感到道理建造的大功率电器产物，如电念头、紧缩机、继电器、日光灯等等。

这类产物在启动时须要一个比保持普通运行所需电流大很多（约莫在3-7倍）的启动电流。比方，一台在普通运行时耗电150瓦摆布的电冰箱，其启动功率可高达1000瓦以上。

另外，因为理性负载在接通电源或断开电源的一刹时，会产生势电压，这类电压的峰值远弘远于车载交换供电器所能蒙受的电压值，很轻易引发车用逆变器的刹时超载，影响逆变器的操纵寿命。是以，这类电器对供电波形的请求较高。

理性无功功率：在用电装备中，但凡用绕组和磁铁构成的，在交换电路中产生电和磁交变的功效。在能量转换进程中，有局部磁能仍答复到电能，那局部电流不耗损有功功率，称为理性无功功率。在电理性负载的电路中，电流滞后电压一个角度Ψ，cosΨ称为功率因数。

3.电感上的电压电流变更

电感反应的是一种器件匹敌电流变更的能力。这类“匹敌”表现在电感上产生了感到电流和感到电动势（也叫：反向电动势，Back EMF）。

电感的单元是Henry，标记是L。

L=1 Henry的界说是：电流以每秒钟1安培的节拍变更（1A/s），若是在电感上产生的感到电动势的电压是1V，这类电感便是1 Henry。

电感在匹敌电流变更的进程中，伴跟着电能和磁能的转化，电感的容量越大，所能转化和贮存的能量也越大。

电感上的电压和电流的干系公式：V=-L*di/dt

公式反应了电感上感到电动势的电压巨细和电流变更快慢有关。

在L恒定的环境下，电流变更越快，产生的感到电动势电压越高。出格是在电路开关断开或闭合的时辰，电流的刹时变更，能够使得在电路开关的处所呈现火花（把氛围击穿能力产生火花，最少是上万伏的电压，刹时电压很高，持续时辰短，但能量不必然大）。

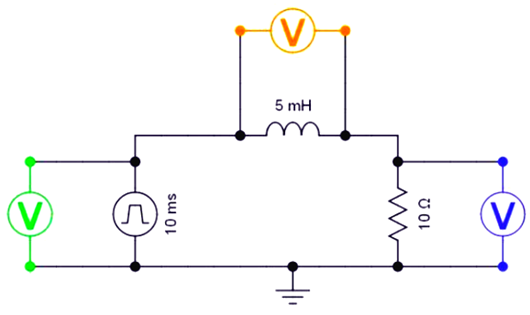

构建一个电感、电阻、电源（周期性方波）构成的电路，以下所示：

每一个器件上都并联了电压表，便于检查波形。出格的，经由过程电阻上的电压，能够猜测全部电路上的电流（欧姆定律）。

电源接纳的是Max 10V，Min 0V，100Hz占空比百分之五十的方波。

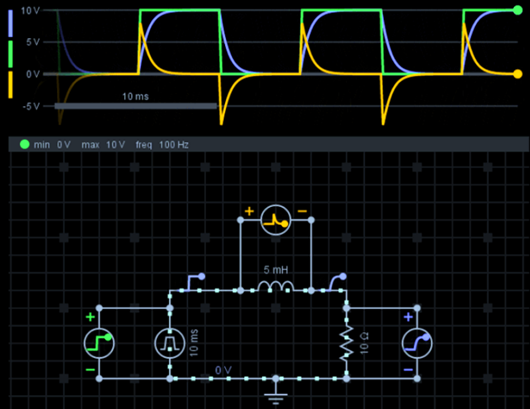

电感上电压、电流波形变更：

此中，绿色波形表现电源电压变更；黄色波形表现电感电压变更；蓝色波形表现电阻电压变更，也反应了全部电路上的电流变更。

当电源从0V->10V变更时，电感的电压产生一个正脉冲（电压渐变），这个脉冲极性与电源电压极性相反。因为电感电压减弱了电源电压的影响，以是电流不俄然变大，全部电路的电流从0A起头，逐步回升（电流不能渐变），直至到达稳态。

当电源从10V->0V变更时，电感的电压产生一个负脉冲（电压渐变），这个脉冲极性与电源电压极性不异。因为电感电压持续了电源电压的影响，以是电流不俄然变小，全部电路的电流从1A（10V/10Ω）起头，逐步降落（电流不能渐变），直至到达稳态。

电感与电磁学范畴中的惯性器件是一致的，它不喜好电流产生转变，老是操纵本身的能量保持电流本来的状况。

注重，这个电路外面特地不安排开关器件，即便电源电压最小是0V的时辰，全部电路也是导通的。但若是放一个开关在电路里，开关断开的环境和电源是0V的环境表现是不一样的。

开关俄然关断，相称于理性负载从电路中离开，则线圈电感会产生过电压并加载在电路上。过电压以脉冲的情势呈现，它的幅度即是电源电压的三倍，对电路产生激烈的打击和影响。

普通采用的办法便是在继电器线圈上并联反向二极管D，对线圈产生的反向电动势给续流，让他疾速消弭。

适用中，偶然在二极管歧路中还串连一只电阻。

4.电感的阻抗

与电容一样，权衡差别频次鼓励下的电感表现须要用到阻抗，出格的，对纯电感电路，阻抗便是感抗。

计较电感感抗的公式是X=2πfL。频次越高，感抗越大。

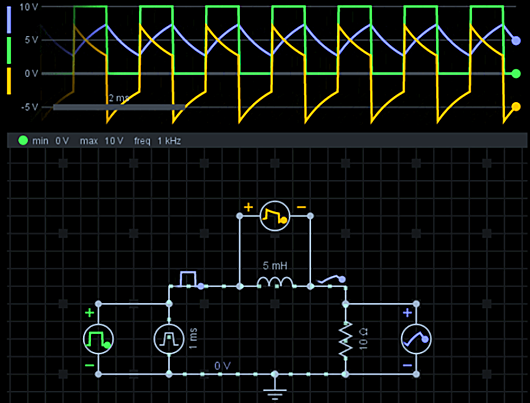

比方，咱们将下面图中的电源鼓励，从100Hz增大到1KHz，会产生甚么？

在这个电路中，跟着频次的降低，象征着电感阻抗变大了，因而电感上能够分派到更多的电压，而电阻上分派的电压变少了。
