MOSFET搭建电源缓启动电路阐发-KIA MOS管
信息来历：本站 日期：2022-12-14
电源在停止插拔时，会有以下两种环境呈现：
1、电源毗连器的机器触点在打仗刹时会呈现弹跳；
2、因为体系大容量储能电容的充电效应，体系中会呈现很大的打击电流
上述两种环境能够会激发毗连器打火，激发火警；也能够会激发体系电源跌落，致使误码或体系重启。
MOS管
MOS管有导通阻抗Rds低和驱动简略的特色，操纵其米勒效应，在电路设想中能够设想电源缓启动电路（凡是环境下，在正电源顶用PMOS，在负电源中操纵NMOS），能够完成防发抖延时上电、节制输出电流的回升斜率和幅值等功效，进步电源不变性。
电源缓启动电路阐发

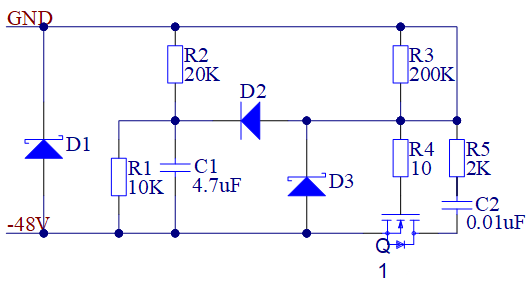

下图是用 NMOS 搭建的一个 -48V 电源缓启动电路：
1）D1是嵌位二极管，避免输出电压过大破坏后级电路；
2）R2和C1的感化是完成防发抖延时功效；
3）R1的感化是给C1供给一个疾速放电通道，请求R1的分压值大于D3的稳压值;
4）R3和C2用来节制上电电流的回升斜率；
5）R4和R5的感化是避免MOS管自激振荡，请求R4、R5<<R3;
6）嵌位二极管D3的感化是掩护MOS管Q1的栅-源极不被高压击穿；
D2的感化是在MOS管导通后对R2、C1组成的防发抖延时电路和R3、C2组成的上电斜率节制电路停止断绝，避免MOS栅极充电进程受C1的影响。
