一、反激式开关电源

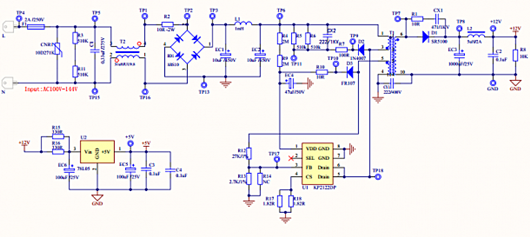

下图是一个反激式开关电源的道理图。输入电压规模在AC100V~144V，输入dc12v的电压。
开关电源的思绪：要完成输入的不变的电压，先获得输入真个电压，而后反应给输入端调控输入功率(电压低则增大输入功率，反之则减小)，终究到达一个静态均衡，不变电压是一个不时反应的成果。
二、瞬变滤波电路剖析

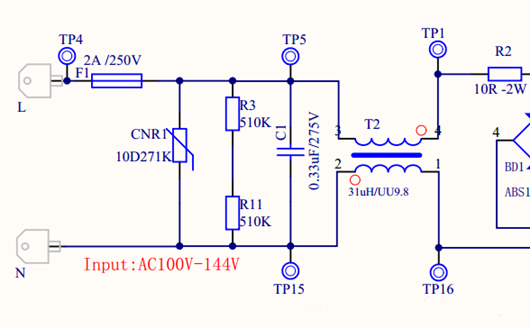

市电接入开关电源以后，起首进入瞬变滤波电路(Transient]
各个器件申明：
F1-->保险管：当电流过大时，断开保险管，掩护电路。
CNR1-->压敏电阻：按捺市电瞬变中的尖峰。
R31、R32-->通俗贴片电阻：给这局部滤波放电，利用多个电阻的缘由是分离各个电阻蒙受的功率。
C1-->X电容：对差模搅扰起滤波感化。
T2-->共模电感：衰减共模电流。
R2-->热敏电阻：在电路的输入端串连一个负温度系数热敏电阻增添线路的阻抗，如许便能够有用的按捺开机时发生的浪涌电压构成的浪涌电流。当电路进入稳态任务时，因为线路中延续任务电流引发的NTC发烧，使得电阻器的电阻值变得很小，对线路形成的影响能够完整疏忽。

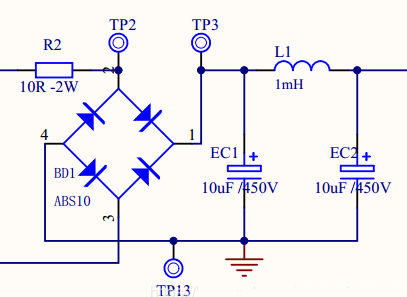

三、整流局部
各个器件申明：
BD1->整流桥：感化应当晓得。。
L1、EC1、EC2->π型LC滤波电路，首要起的便是滤波，使输入的电流更光滑。
四、开关电源主体局部

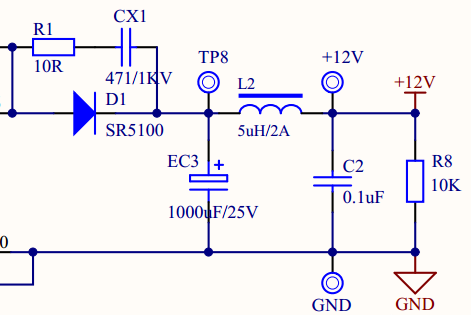

开关电源的主题局部以下图
五、输入端滤波电路
下图是输入端滤波电路
