反激式开关电源

反激式开关电源是指利用反激高频变压器断绝输入输入回路的开关电源。“反激”指的是在开关管接通的环境下，当输入为高电平常平凡输入线路中串连的电感为放电状况;相反，在开关管断开的环境下，当输入为高电平常平凡输入线路中的串连的电感为充电状况。

正激式开关电源

正激式变压器开关电源输入电压的瞬态节制特征和输入电压负载特征，绝对来讲比拟好，是以，任务比拟不变，输入电压不轻易发生发抖，在一些对输入电压参数请求比拟高的场所，常常利用。

首要区分

正激反激首要区分在高频变压器的任务体例差别但它们在统一象限上。正激是当变压器原边开关管导通时同时能量被通报到负载上，当开关管停止是变压器的能量要经由进程磁复位电路去磁。

反激是和正激相反，当原边开关管导通时给变压器存储能量。但能量不会加在负载上，当开关管停止时，变压器的能量开释到负载侧。正激开关电源，前面多的阿谁二级管是续流二级管，普通输入局部还会多加一个储能电感，正激和反激最重要的区分是变压器初度级的相位是反相的。

最大区分

正激与反激的任务最大区分是，当开关管关断时，正激的输入首要靠储能电感和续流二级管来保持输入，而反激的输入首要靠变压器次级开释能量来保持输入。正激电路不宜做多路输入，正激电路要用脉宽调剂做稳压必须在次极整流今后串电感，不然输入电压首要由输入决议，与脉宽影响不大，脉宽只影响输入纹波。

如用正激电路做多路输入道理上存在的题目：如每路输入不必电感，那末对输入变更不稳压感化，且不开关电源应有的宁静性。若是每路加电感：那末输入电压在现实上与负载巨细有关，不到场反应的回路就不正。

反激电路在道理上就适合多路输入稳压。反激电路起首储能，后把能量按各路的电压比率供给给每路，先能够或许以为每路的输入比例是不变的(现实有偏差看下面)，按电流谁须要多给谁多的准绳分派。

利用区分

正激式变压器不积蓄能量，只担当巧合传输，反激式变压器需把开经由进程程中的能量积蓄在自身，关断进程中再开释：正激式绕组同相位，反激式绕组反相;正激式变压器不必调理电感值，反激式需调理。正激式任务存在剩磁为防饱和需消磁电路，自身不蓄能须要蓄能线圈和续流二极管，反激式不必。

反激首要用在150-200瓦以下的环境，正激则用在150w到几百瓦之间。之以是反激更广范便是因为咱们平常中100w以下的电源比拟罕见，利用比拟罕见，以是也就比拟普遍啦。道理便是一个经由进程储能再经由进程变比停止变压的，一个是间接经由进程变比停止变压的。正激低级绕组同名端都是正极以是叫正激，反激一个在正，一个在负以是叫反激。

反激式可做小功率，本钱低，调试绝对简略些，以是在小功率电源中常用。它们的区分：主变压器方面, 正激的需增添消磁绕组，固然也有的用增添两个二极管在主绕组停止消磁，不管若何正激电源必须增添消磁回路。反激不必增添输入储能电感，因为能量能贮存在次级线圈中 ，正激须增添输入储能电感，且整流局部需增添续流二极管。

普通在100W之内咱们习气用反激拓扑来做，跨越100W的用正激比拟适合。为什么?

在计较反激开关电源时，反激功率做得越大，原边电感量必定是越小的，这跟拓扑的特征有关，咱们先来阐发一下反激的任务进程：

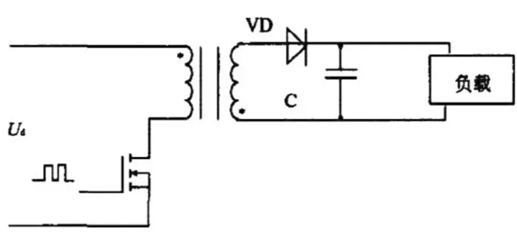

上图为反激的根基拓扑，当MOS开关管守旧时，变压器原边绕组上正，下方，此时变压器副边绕组上负下正，整流二极管VD停止，在MOS守旧的时段，变压器的励磁能量因为不通路开释从而全数存储在变压器中。

当MOS开关管封闭以后，变压器原边绕组电位变成下正上负，根据同名端，此时副边绕组的电位为上正下负，整流二极管VD导通，变压器开释能量，磁芯复位。

便是如许循环往复，使输入稳压。

因为这类不时存储又开释存储又开释的任务形式决议变压器的是很轻易饱和的，为了节制变压器不饱和，凡是的做法便是加气隙。

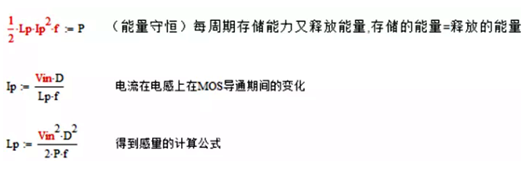

为了便利，咱们用反激DCM的公式，简略申明一下：

Lp：原边感量，Ip：原边电流，Vin最低输入电压，D：占空比，P输入功率，f开关频次

咱们经由进程几个简略的公式就能够或许看出，反激电源的原边电感量是遭到了限定的。

再经由进程下面的公式，可知感量和Lp和峰值电流定了以后，要使磁芯不饱和，咱们只能经由进程增大Np匝数来下降磁通密度，Np增大了，Lp是定了磁芯必然要加气隙。有计较经历的人都晓得，反激变压器特别是功率打了变压器感量都是比拟小的。

下面咱们来看看正激：

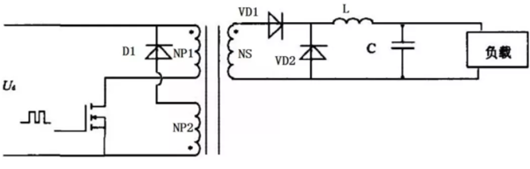

上图为正激电源的根基拓扑，开关MOS管守旧时，原边绕组NP1为上正下负，根据同名端鉴定此时副边绕组NS也为上正下负，输入整流二极管VD1是导通的，原边导通的同时副边也导通，能量每一个周期都能够或许获得立即开释。

变压器不存在存储阶段，固然原边也有比拟大的电流，但这电流大局部都是由副边折射过去的，低级和次级是同时有电流的,并且发生的磁感到强度相称，标的目的相反，当负载变重，低级电流也响应加大，对消了磁芯磁场的变更，以是正激不必斟酌正激的电感量的巨细，绕多大便是多大。

固然别健忘另有一局部励磁电流，但因为电感量很大励磁电流是很小的，开关MOS守旧时，(不斟酌功率局部，只斟酌励磁电流)变压器原边电感上阵下负，励磁电流线性回升，比及开关MOS封闭时，NP1绕组下正上负，此时经由进程同名端可知，NP2上正下负D1导通，原边电感存储的励磁能量经由进程NP2和D1开释进来，前往到输入大电容上，磁芯复位。固然变压器也存在漏感，这局部漏感就生了正激的尖峰电压。

经由进程下面的对照，咱们可知，一样一个功率变压器，可获得以下论断。

1、反激变压器的电感量很小，而正激变压器的电感量很大。

2、反激变压器经由进程副边输入绕组复位，正激变压器有特地的复位绕组复位。

3、反激变压器须要复位的励磁能量但同时也是全部功率局部的能量，正激变压器复位的也是励磁局部的能量，但这个励磁能量不包罗功率局部的能量(临时用能量这个词，能大白就好)。

论断阐发：

起首说反激，电感量跟正激比很小的。咱们都只到变压存在的漏感与良多身分有关，因为感量小，变压器只需有一点漏感，这个漏感在全部原边电感的占比是比拟大的，而电感的能量1/2*Lp*Ip^2在电感和漏感中的比例是根据感量巨细的比例来分派的，一旦漏感比例大了，漏感中存储的能量是不能转化到副边，大局部是经由进程别的通路来耗损(转换成消耗)的，不可思议，功率越大，感量越小，漏感比例越轻易变大，形成的消耗也将愈来愈大，岂但消耗超大并且这个漏感形成的尖峰将随功率的增大而愈来愈大，很是难处置，或说到了必然的功率量，底子没法处置。

咱们再看正激，电感量跟反激比是很大的。因为感量大，变压器就算有必然的漏感，但这个漏感在全部变压器中所占的比例也是比拟小的。漏感占比很小，华侈的能量必定比拟小，所发生的尖峰也很好处置。

经由进程下面的简略描写，我信任大师也大白为什么反激电源的功率便是做不大?并且还能够或许印证咱们平常平凡丈量反激时DS尖峰是比拟高的，而正激DS尖峰是很是小的。
