反激式拓扑电源道理、利用图文详解-KIA MOS管
信息来历：本站 日期：2022-12-12

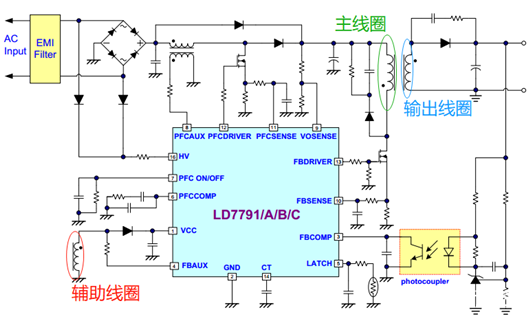

以下是一个典范的反激式电源道理图
反激式电源，是先把能量存储在电感磁芯中，而后再开释，一个周期实现能量的存储和开释（开释后，供负载耗损）。
打个比喻，反激式电源的任务道理就如同让人喝水普通，假设你家里来了仆人或伴侣，起首你得给人家一杯水吧，固然你不能让人家拿着水壶喝吧，以是起首你要把水壶里的水（电源输出能量来历）倒进水杯（反激储能电感或“变压器”）里，而后仆人（负载）再喝水。

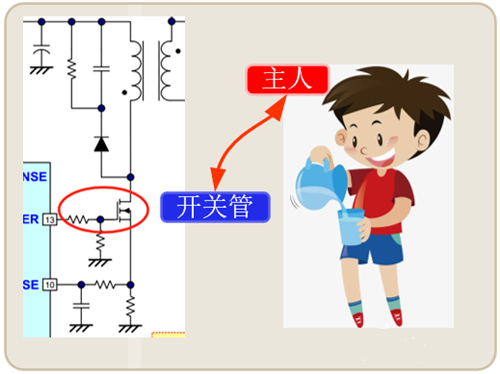

咱们的开关管（比喻MOSFET）是终究的能量变更履行者，别的节制如同人的大脑，以是咱们把开关管比做“仆人”。

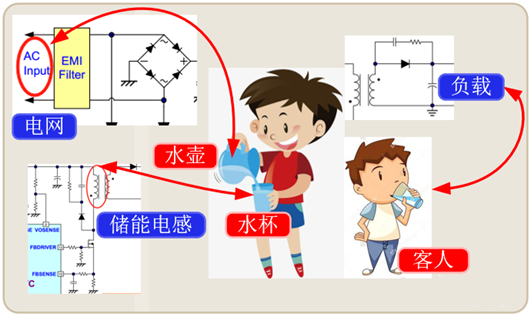

以是咱们把体系中的履行机构做一个类比，以下
从下面可知，反激式电源能量传输和开释不是一个同步进程，必须是在开关管（比喻MOSFET）守旧时先存储能量到电感（习气叫做“变压器”），而后在开关管关断后再开释能量到负载。
那末反激式电源若何实现这一进程的呢？谜底便是反激式变压器（本色仍是电感，几个绕组互换能量，实在便是耦合电感的感化）的同名端和异名真个排布。
同名端和异名端是针对线圈两个及以上端子去界说的，本色是磁场的彼此增强或减弱，但在电感线圈或变压器线圈方面，咱们常常用作极性判定，互为同名真个两个线圈真个极性老是坚持不异；互为异名真个两个端极性老是坚持相反，记着这个就够了。
