正激式转换器电路图具体阐发-KIA MOS管
信息来历：本站 日期：2022-12-09
有多种电路或体例可用于构建开关形式电源（SMPS）。SMPS用于从未稳压直流电源发生受控和断绝的直流电压。正激式转换器电路近似于反激式转换器电路，但它比反激式转换器电路更有用。正激式转换器首要用于须要更高功率输入（在100至200瓦规模内）的利用。
正激转换器根基上是一个集成了变压器的DC-DC降压转换器。若是变压器有多个输入绕组，乃至能够增添或削减输入电压。它还为负载供给电气断绝。
正激变更电路由具备高速开关装配的节制电路、低级侧毗连到节制电路的变压器和次级侧毗连到滤波电路的变压器构成。变压器次级绕组的整流输入毗连到负载。
当开关导通时，输入施加到变压器的低级绕组，并在变压器的次级绕组处呈现电压。是以，变压器绕组的点极性为正，是以二极管D1正向偏置。而后，变压器的输入电压被奉送到毗连到负载的低通滤波电路。当开关封闭时，变压器绕组中的电流降至零（假定变压器是抱负的）。

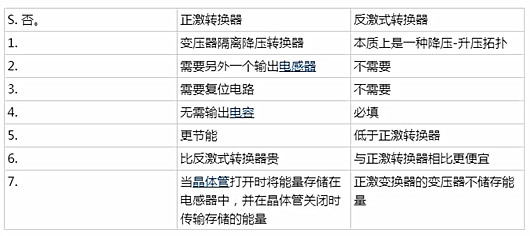

正激式和反激式转换器的区分

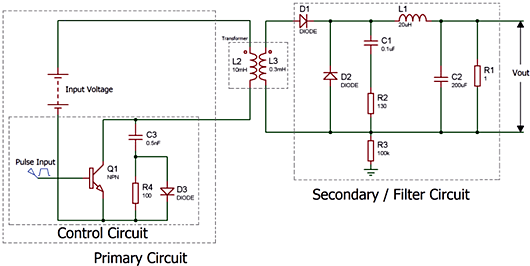

正激式转换器电路图
正激变更电路的任务道理
形式 I：供电形式
当晶体管处于ON状况时，正激转换器听说处于上电形式。在这类环境下，电源电压毗连到变压器的低级侧绕组，二极管D1在此前提下也正向偏置。二极管D2在这类环境下不会导通，由于它将坚持反向偏置。
当晶体管处于导通状况时，两个绕组同时起头导通。变压器二次侧的输入取决于变压器的匝数比（Np / Ns）。并且，该输入电压施加到由L-C滤波器构成的次级电路。
若是是抱负的变压器，负载处的最大领受输入电压为：
(Ns / Np) * Edc
此中，Edc 是输入电源电压
Np 是不是定的。低级绕组数目
Ns 不是。次级绕组数目
形式II：续流形式
当晶体管处于关断状况时，正激转换器表现处于续流形式。当晶体管封闭时，变压器绕组的电流降至零（抱负环境下）。在这类环境下，D1将被反向偏置，是以将电路的输入局部与变压器和输入分隔。
但是，次级侧的电感坚持持续的电流流过续流二极管D2。当输入分手时，输入端不功率流，但负载电压仍由充电电容和电感坚持几近恒定。电感和电容器中存储的能量迟缓消失到负载中。
在完整耗散之前，晶体管再次导通以竣事续流形式，并将负载电压的巨细坚持在所需的容差规模内。仿真上述电路后获得输入波形。正激式转换器的开关频次在 100 kHz 或更高的规模内。
