存储和传输能量便是反激式转换器的任务道理。
起首斟酌当开关翻开时，低级绕组将停止充电并且在低级绕组内有电流活动，如许咱们便能够按照KVL方程获得以下的干系式：Vin – VL – Vs = 0；
假定在抱负前提下，开关上的电压降 (Vs) 为零，能够获得：
Vin – VL = 0
VL = Vin
VL = Lp*di / dt
di = ( VL / Lp ) X dt
VL = Vin
di = ( Vin / Lp ) X dt

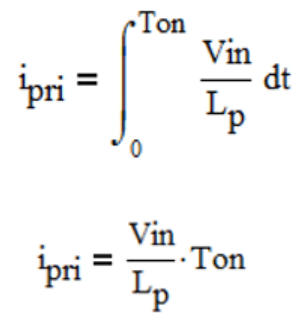

那末经由过程对t积分便能够获得电流i的计较公式：

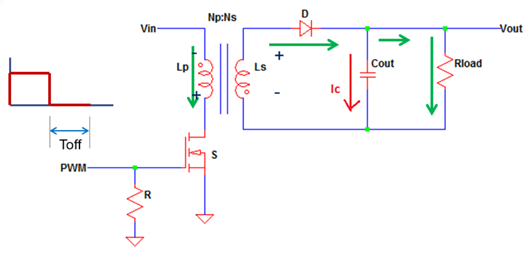

接上去斟酌在反激式转换器在封闭时，咱们将注重力放在次级绕组上。当开关封闭时，次级绕组中有二次电流活动。
按照KLV能够获得以下计较干系：
VL_secondary – VD – Vout = 0
假定在抱负前提下，二极管上的正向导通压降为零，能够获得：
VL_secondary – Vout = 0
VL_secondary = Vout
VL = Ls*di / dt
di = ( VL_secondary / Ls ) X dt
VL_secondary = Vout
di = ( Vout / Ls ) X dt

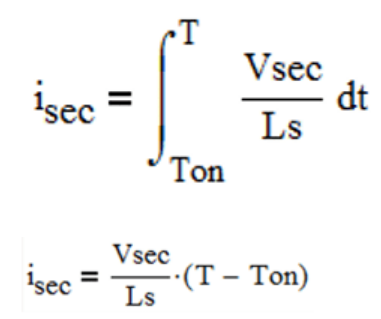

那末经由过程对t积分便能够获得电流i的计较公式：
