小旌旗灯号是指对偏置的影响很是小的旌旗灯号，物理上便是MOS管的线性模子。
数学上，MOS小旌旗灯号模子现实便是一个泰勒睁开的进程，找到一个偏置点对电压电流干系求导数，把高阶局部去掉，留下线性局部。

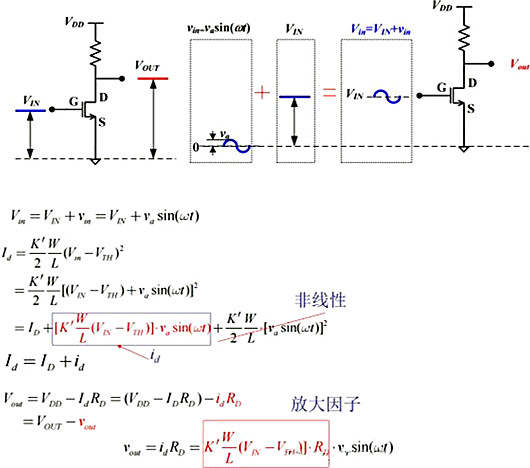

当在加一个小正弦旌旗灯号
瞬态呼应为：

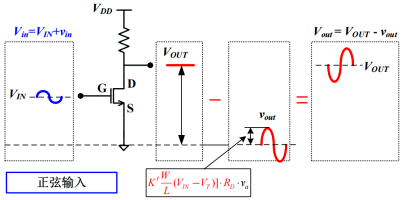

旌旗灯号通报进程为：

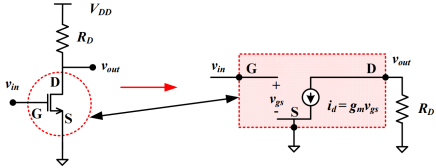

在饱和区时MOS管的漏极电流是栅源电压的函数,即为一个压控电流源，电流值为，且由于栅源之间的低频阻抗很高，是以可得到一个抱负的MOS管的小旌旗灯号模子，如图所示。[对小旌旗灯号来讲，不会变更的电压相称于地，即上端接地]

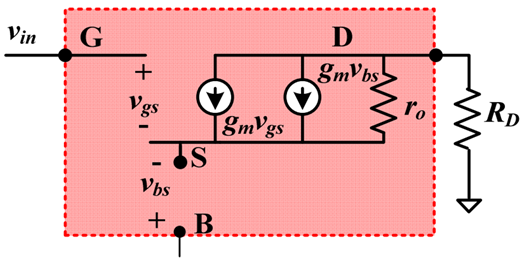

现实的摹拟集成电路中MOS管存在着二阶效应，而由于沟道调制效应等效于漏源之间的电阻;而衬底偏置效应则表现为背栅效应，便可用漏源之间的等效压控电流源表现，是以MOS管在饱和时的小旌旗灯号等效模子。
此中
1）gm
gm栅跨导为栅电压对泄电流的节制才能

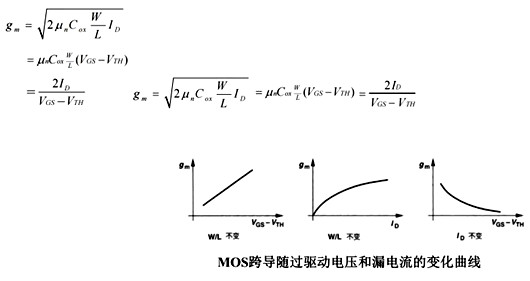

gm的三种抒发式:
此中W/L、ID、VGS-VTH三者只要两个自力元素，可由肆意两个元素求出第三个元素
2）gmb
gmb：表现衬偏效应对泄电流的节制感化
γ为体效应系数。在器件模子中，外表势F＝2FF和γ均由工场供给。0.5um工艺中：对NMOS γ=0.4V1/2；对PMOS γ=-0.4V1/2
3）VBS
VBS为负电压，相称于界面与衬底之间加了一反向电压，这使耗尽区变厚，同时也使源/漏区与衬底的PN结的空间电荷区均变宽，由于这两个结的反向偏置电压值为VBS。
在这类前提下，要吸收源、漏区的电子来发生导电层就必须在栅极加更高的正电压，即VTH变大了。该效应也称为“衬偏效应”或 “背栅效应”。
4）ro
MOS管输入电阻ro的转变能够经由过程转变偏置电流(ID)，或转变W/L的体例完成。
