场效应晶体管(MOSFET)和双极结型晶体管(BJT)是两种封装情势各别的晶体管，固然MOSFET和BJT都是晶体管，但它们的任务体例差别，表现出差别的行动，是以它们的利用体例差别。
金属氧化物半导体场效应晶体管(MOSFET)是一种场效应晶体管(FET)，由三个端子-栅极、源极和漏极构成。在MOSFET中，漏极由栅极度的电压节制，是以MOSFET是一种电压节制器件。施加在栅极上的电压节制流入漏极的电流量。

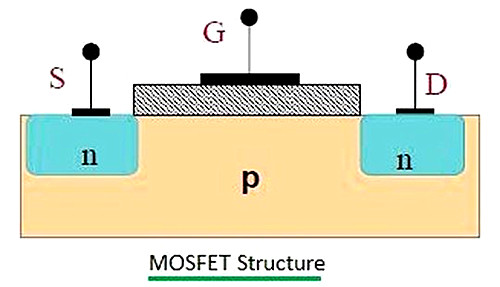

MOSFET有两种范例，“p沟道”和“n沟道”。这两种范例都能够处于加强或耗尽形式（见图1）。这象征着统共有四种差别范例的MOSFET。
在p沟道MOSFET中，源极和漏极度子由p型半导体制成。一样，在n沟道MOSFET中，源极和漏极度子由n型半导体制成。栅极度子自身由金属制成，并利用金属氧化物与源极和漏极度子分手。
这类绝缘程度源于低功耗，是此类晶体管的首要上风。这凡是会看到MOSFET用于低功率装备或作为构建模块来下降功耗。
耗尽形式：当栅极度电压低时，通道显现最大电导。由于栅极度电压为正或负，沟道电导率下降。
加强形式：当栅极度电压较低时，除非向栅极度施加更多电压，不然器件不导通。

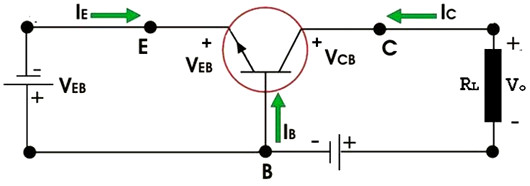

双极结型晶体管(BJT)是一种电流驱动器件（比拟之下，MOSFET是电压驱动的），普遍用作缩小器、振荡器或开关等。BJT具备三个引脚（基极、集电极和发射极）和两个结：p结和n结。
BJT有两种范例——PNP和NPN。每种范例都有一个大的集电极元件和一个大的发射极元件，它们以不异的体例搀杂。在这些布局之间是一小层称为“底子”的其余搀杂剂。电流流入PNP的集电极并流出发射极。
在NPN中，极性相反，电流流入发射极并流出集电极。在任何一种环境下，基极中的电流标的目的都与集电极不异。
从底子上说，BJT晶体管的操纵是由其基极度子上的电流决议的。比方，小的基极电流即是小的集电极电流。BJT的输出电流一直即是输出电流乘以一个称为“增益”的系数，凡是是基极电流的10-20倍。
MOSFET和BJT之间有良多差别的处所：
（1）MOSFET（电压节制）是金属氧化物半导体，而BJT（电流节制）是双极结型晶体管。

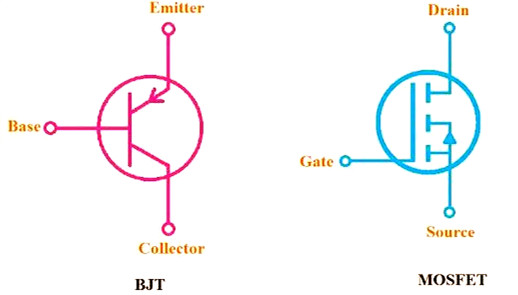

（2）固然二者都有三个终端，但它们有所差别。MOSFET具备源极、漏极和栅极，而BJT具备基极、发射极和集电极。
（3）MOSFET是高功率利用的抱负挑选，而BJT更经常利用于低电流利用。
（4）BJT取决于其基极度子上的电流，而MOSFET取决于氧化物绝缘栅电极上的电压。
（5）MOSFET的布局实质上比BJT的布局更庞杂。
MOSFET和BJT都具备怪异的特征和各自的优错误谬误。可是，咱们不能说哪一个“更好”，由于这个题目很是客观。这个题目不一个间接而明白的谜底。
在挑选在名目中利用哪一个时，必须斟酌很多差别的身分能力做出决议。此中包含功率电平、驱动电压、效力、本钱和开关速率等——这是领会名目真正有赞助的处所。
凡是，MOSFET在电源中的效力凡是更高。比方，在负载可变且电源无限的电池供电装备中，利用BJT将是一个坏主张。可是，若是BJT用于为具备可展望电流耗损的工具（比方LED）供电，那末这很好，由于能够将基极-发射极电流设置为LED电流的一小局部以取得更高的效力。
