MOSFET缩小器电路、任务道理及进程-KIA MOS管
信息来历：本站 日期：2022-12-07
MOSFET缩小器简略电路图以下图所示，在该电路中，漏极电压 (VD)、漏极电流 (ID)、栅源电压 (VGS) 和栅极、源极和漏极的地位经由进程字母“G”、“S”和“ D”。
凡是环境下，MOSFET在线性/欧姆、停止和饱和三个地区任务。在这三个地区中，当MOSFET用作缩小器时，它们应当任务在欧姆地区，当施加的电压增添时，流经器件的电流会增添。
MOSFET可在很多利用顶用作小旌旗灯号线性缩小器。凡是，在缩小器电路中，场效应晶体管任务在饱和区。是以，在该地区中，电流的活动不取决于漏极电压 (VD)。
简略来讲，电流是栅极电压 (VG) 的首要函数。在这些缩小器中，凡是任务点在饱和地区内。
在MOSFET缩小器中，栅极电压的细小变更将在漏极电流中发生很大的变更，就像在JFET中一样。是以，MOSFET会增添微小旌旗灯号的强度，以是它能够充任缩小器。

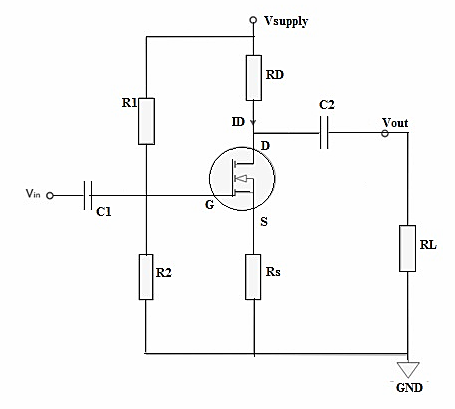

经由进程将源极、漏极、负载电阻和耦合电容毗连到上述电路，能够设想一个完全的MOSFET缩小器电路，MOSFET缩小器的偏置电路以下所示：
上述偏置电路包含分压器，其首要感化是对晶体管停止单向偏置。是以，这是晶体管中最常用的偏置体例。它利用两个电阻器来确认电压是不是分手并以准确的电平分派到MOSFET中。它是经由进程两个R1和R2并联电阻完成的。
电路中的C1和C2耦合电容器掩护偏置直流电压免受要缩小的交换旌旗灯号的影响。最初，将输入供给给由RL电阻构成的负载。
偏置或栅极电压能够由下式给出：
VG = Vsupply x (R2/R1+R2)
此中，R1和R2的值凡是会很大，以加强缩小器的输入阻抗并下降欧姆功率消耗。
输入和输入电压(Vin和Vout)
为了简略起见，须要斟酌不负载与漏极分支并联。输入电压 (Vin) 能够经由进程栅极 (G) 供给给源 (S) 电压，即VGS。RS电阻上的电压降可由RS×ID给出。
按照跨导 (gm) 界说，当施加恒定的漏源电压时，ID(漏极电流)与 VGS(栅源电压)的比值，即：
(gm) = ID/VGS
是以，ID = gm×VGS，并且输入电压 (Vin) 能够由 VGS 分化，以下所示：
Vin = V GS x (1+gmRs)
o/p电压 (Vout) 简略地经由进程漏极电阻 (RD) 上的电压降给出：
Vout = – RD x ID = -gmVGS RD
另外，电压增益 (AV) 是输入电压与输入电压的比值。简化后，方程将变为：
Av = – RD/Rs=1/gm
在上述等式中，标记“-”来自MOSFET缩小器与BJT CE缩小器等效地反转o/p旌旗灯号这一道理。是以，相移为180°或π rad。
