MOSFET缩小器有共源极 (CS)、共栅极 (CG) 和共漏极 (CD) 三种范例。

1、共源MOSFET缩小器

共源缩小器能够界说为当 i/p旌旗灯号在栅极 (G) 和源 (S) 的两头给出时，o/p电压能够经由进程漏极内负载处的电阻器缩小和取得。在此设置装备摆设中，源端子充任i/p和o/p之间的大众端子。

共源MOSFET缩小器与BJT的CE(common-emitter)缩小器有关。由于高增益和能够完成更大的旌旗灯号缩小，这很是受接待。

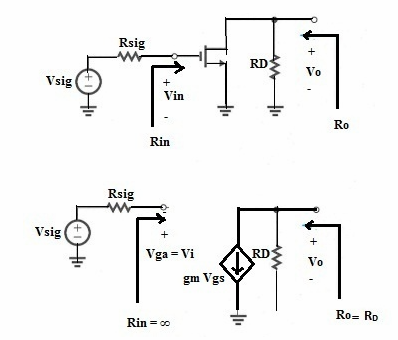

在以下小旌旗灯号共源MOSFET缩小器中，“RD”电阻丈量漏极 (D) 和接地 (G) 之间的电阻。

这个小旌旗灯号电路能够用下图所示的夹杂π模子取代。是以，在o/p端口内感到的电流为i = -g m v gs，也便是经由进程电流源指定的那样。

以是，vo = -g m v gs R D，经由进程察看能够发明：

Rin = ∞, vi = v sig , v gs = v i，以是开路电压增益为：

A vo = vo/vi = -g m R D

在小旌旗灯号电路中，能够经由进程诺顿或戴维南等价来转变电路中的输出分数。在这类环境下，操纵诺顿等式更便利。

为了考证诺顿等效电阻，设置 vi = 0，如许电路将是开路，是以不电流活动。经由进程测试电流手艺，得悉o/p电阻为：

R 0 = R D

负载电阻(RL)经由进程RD毗连到o/p，则经由进程分压器公式的端电压增益能够表现为;

Av = Avo (R L /R L + Ro) = -gm (R D R L /R L + R D ) = -gm(R D ||RL)

按照 Rin =∞的信息，以后 vi = vsig。是以，电压增益 (Gv) 与电压增益精确度 (Av) 近似，即：Gv = v o /v sig = -gm(R D || R L )

是以，共源MOSFET缩小器具备无穷 i/p阻抗、高o/p电阻和高电压增益。输出电阻能够经由进程下降RD来下降，而电压增益也能够下降。与大大都晶体管缩小器一样，共源MOSFET缩小器的高频机能较差。

2、共栅极 (CG) 缩小器

共栅 (CG) 缩小器凡是用作电压缩小器或电流缓冲器。在CG设置装备摆设中，晶体管的源极度子 (S) 像输出一样任务，而漏极度子像输出一样任务，栅极度子毗连到地 (G)。

共栅极缩小器设置装备摆设首要用于在i/p和o/p之间供给高度断绝，以防止振荡或减小输出阻抗。

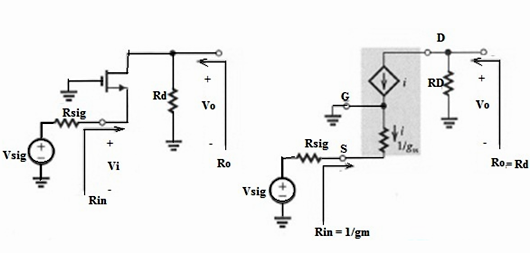

共栅缩小器等效电路的小旌旗灯号模子和T模子以下所示。在“T”模子中，栅极电流一直为零。

若是施加的电压为“Vgs”且源电流为“Vgs*gm”，则有：

R=V/I=>R=Vgs/Vgsgm=1/gm

由于共栅缩小器的输出电阻较小，能够表现为Rin = 1/gm。

输出电阻凡是为几百欧姆，以是o/p电压能够表现为：

vo = -iR D

此中：i = -vi/1/gm = -gmvi，是以，开路电压能够表现为：

Avo = vo/vi = g m R D

电路的输出电阻为 Ro = RD，由于小的 i/p阻抗对缩小器增益无害。

以是经由进程分压器的公式，能够取得：

Vi/vsig = Rin/ Rin + Rsig = 1/gm/1/gm + Rsig

与vsig 比拟，'vi' 被衰减，由于 'Rsig' 凡是优于1/gm。

一旦负载电阻“RL”毗连到o/p，那末准确的电压增益便是：Av = gmR D ||，是以电压增益表现为：

Gv = (1/gm/Rsig + 1/gm) gm(RD||RL) = RD||RL/Rsig + 1/gm

当i/p阻抗较小时，由最大功率定理可知，共栅 (CG) 缩小器很是适合经由进程较小i/p阻抗婚配源，但它会耗损额定的电流，触及旌旗灯号源的高功率操纵率。

是以，共栅极MOSFET缩小器具备较小的i/p电阻“1/gm”。以是，这是不可取的，由于一旦经由进程输出电压驱动它就会耗损庞大的电流。

当RD||RL比Rsig + 1/gm大，共栅极MOSFET缩小器的电压增益就能够在幅度上与共源缩小器的电压增益相干。当RO = RD 时，o/p电阻能够很高，如许能够看出该缩小器的频次机能很高。

3、大众漏极缩小器或源极MOSFET跟从器

共漏极 (CD) 缩小器是将输出旌旗灯号供给给栅极度子并从源极度子取得输出，从而使漏极 (D) 端子为二者共用。CD缩小器常常用作电压缓冲器来驱动小型o/p负载。这类设置装备摆设供给了极高的i/p阻抗和低的o/p阻抗。

共漏极缩小器电路近似于BJT的射极跟从器电路。是以，它被用作电压缓冲器。该缩小器是一个单元增益缩小器，包含很是大的输出阻抗，虽然它的o/p阻抗较小。

是以，它很是适合与低阻抗电路婚配的高阻抗电路，不然合用于以较大电源电流任务的电路。

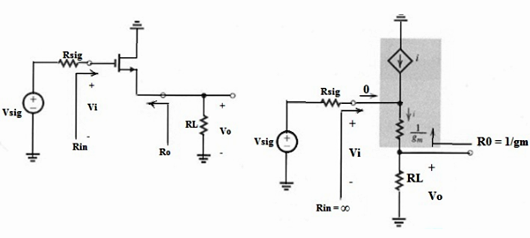

共漏极缩小器的小旌旗灯号和T型等效电路以下图所示。在该电路中，i/p输出源能够经由进程戴维宁 (vsig) 和电阻器 (Rsig) 的等效电压来表现。负载电阻器 (RL) 能够毗连到源 (S) 和地 (G) 之间的o/p。

由于上述电路的栅极电流 (IG) 为零，以是：

Rin = ∞

经由进程操纵分压器的公式，注重到电压增益准确或端电压增益为：Av = vo/vi = RL/RL + 1/gm

开路电压增益：(RL = ∞) & Avo = 1

o/p电阻能够经由进程戴维南等价改用适合的MOSFET缩小器元件来取得。

经由进程在此端操纵测试电流手艺，将Vi值设置为 0，是以：Ro = 1/gm

由于无穷输出阻抗 (Rin)，vi = vsig 和总电压增益，当电压增益恰当Av时，Gv近似，即有：

Gv = Av = RL/RL + 1/gm

由于Ro = 1/gm凡是经由进程大负载电阻“RL”很小，是以增益低于单元增益，但靠近单元增益。

是以，它也是一个源极跟从器，由于源极电压随器i/p电压，可是，它能够向o/p供给比i/p电流更大的电流。
