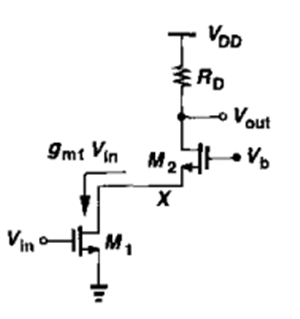

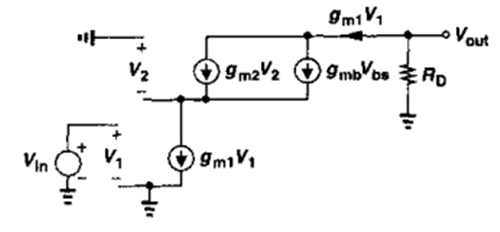

共源共栅级的布局如上图所示，疏忽沟长调制效应，获得小旌旗灯号等效图以下图所示。
从上图中，咱们看到，M1的电流与M2的电流相称，这是一个主要的特色，获得小旌旗灯号增益为：
从小旌旗灯号等效图来看，小旌旗灯号增益与M2有关，即M2管不缩小才能，接上去，咱们来从器件的角度来阐发一下缘由。
咱们经由进程与共栅级的对照来探讨缘由。
共栅级的栅极电压为 V b ，是牢固电位。在源级输出电压发生变更时，间接转变了共栅管的过驱动电压，发生了对应的泄电流，能够看到共栅级的缩小才能是源于共栅管的跨导。
共栅级完成了以小的过驱动电压，发生泄电流并在负载上发生更大的压降完成缩小。
可是共源共栅管的缩小却不是如斯。因为旌旗灯号的输出构成的过驱动电压，在漏端发生了电流。在保障双管都任务在饱和区的时辰，咱们增大输出电压，获得了更大的泄电流。
因为双管的漏端电流不异，以是能够由漏端电流肯定共栅管的漏源电压（疏忽沟长调制效应），保障了等大的电流流入负载，这就表现了共栅管的开关而非缩小特征。
从这个进程中咱们看到，因为共源级的输出电压构成的过驱动电压构成泄电流，使得共栅级的过驱动电压跟随共源级，以是从共源级到共栅级并不构成电压的缩小。
