延时电路普通用在对上电时序有请求的电路和负载起头（上电时）较大的电路而言。
负载重比方较大的电解电容。
针对时序节制咱们就叫做延时电路；
针对负载电流节制电路也能够叫缓冲电路。
以下所示：
上述电路阐发：
1）当左端VCC上电时，因为C1经由过程R1充电（电容两头电压不能渐变），致使R1两头电压为高电平，此时MOS管阈值电压还没有到达，以是MOS管为封闭状况。
2）比及C1逐步充电完成，R1两头电压逐步降落到0，此时知足阈值电压，此时MOS管开启，后级电路通电。
R2的感化是下电时对电容停止放电和完成MOS管G极电压的设置。
这个电路能够知足对上电有请求的电路；也能够知足避免俄然上电，致使后面负载烧坏的反映。同时能够减小后级负载太大，致使前端电压被拉低，形成体系呈现毛病。

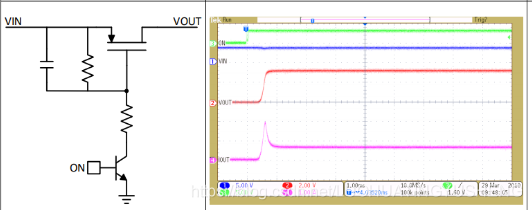

固然另有以下改良版：
以上电路从道理下去媾和后面的是一致的，能够用来提早上电，处理负载过大的题目；可是进步前辈的地方在于增添了上面的三极管，此时MOS的开启和关断受控，更适合咱们的负载节制及提早上电。
