在电路设想进程中，偶然须要“自力”节制几个开关的通与断。比方机关某种波形。晶体管开关能够或许完成一些开关的通与断不会影响其余开关的通与断，即开关之间彼此“自力”，彼此“有关”。常在人机交互场景当中有着特定利用。
晶体管（MOS），有NMOS（NPN）和PMOS（PNP）之分。起首展现NMOS晶体管开关。
由于斟酌到咱们在人机交互机关波形时，所要求的波形具备“高使能”和“低使能”2种。以是这里展现2种NMOS开关电路，一种天生“低使能”波形（开关按下的时辰低电平），一种天生“高使能”波形（开关按下的时辰高电平）。

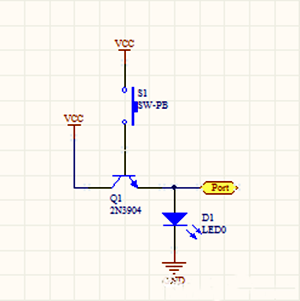

1.NMOS（NPN）高使能开关

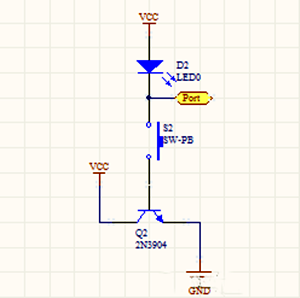

2.NMOS（NPN）低使能开关
PMOS（PNP）晶体管开关
同理，PMOS（PNP）也能够机关2种开关电路。

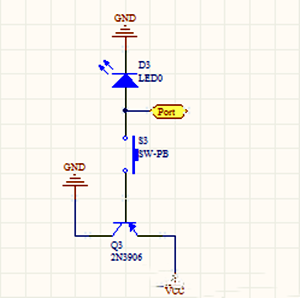

3.PMOS（PNP）高使能开关

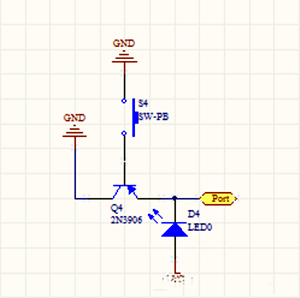

4.PMOS（PNP）低使能开关
多个开关能够共用统一电源和接地，而互不影响。LED灯亮代表按下或使能。
