IGBT生效详解

生效形式

按照生效的部位差别，可将IGBT生效分为芯片生效和封装生效两类。激发IGBT芯片生效的缘由有良多，如电源或负载动摇、驱动或节制电路毛病、散热装配毛病、线路短路等，但终究的生效都可归结为电击穿和热击穿两种，此中电击穿生效的实质也是温度太高的热击穿生效。

今朝对IGBT芯片生效的研讨首要集合在对引产生效的各类外部身分，如过电压、过电流、过温等停止阐发上，而对生效的外部机理及进程仍缺少深切的研讨。

（1）过压生效

母线电压、变压器反射电压和漏极尖峰电压等叠加，当漏源极蒙受最大单次脉冲能量跨越其单脉冲雪崩能量 EAS 或屡次脉冲能量跨越其反复雪崩能量 EAR 时产生漏源雪蹦；

或栅极产生尖峰电压，栅极是模块最软弱的处所，在任何前提下，其接入的电压必须在小于栅极电压 VGS，不然引发击穿，致使 IGBT 生效 。整车上会触发机电节制器电压毛病，严峻者会反打击电池包，引发电池办理体系报毛病。

（2）过流生效

非常大的电流和电压同时叠加，构成瞬态发烧，致使 IGBT 生效。漏源标称电流若是偏小，在设想降额不丰裕的体系中能够会引发电流击穿的危险；

若是漏源最大脉冲电流 IDM、最大延续续流电流 IS、最大脉冲续流电流 ISM 偏小，体系产生过流或过载环境，一样会产生电流击穿危险 。整车上能够会触发机电节制器报电流毛病，严峻者会引发电池包外部熔断器熔断或继电器粘连。

（3）过温生效

三相桥臂门极开关瞬态守旧不分歧，极限环境下引发单管蒙受一切相电流；或MOS 管内阻及功率回路抗扰差别，致使稳态不均流；和晶元与 leadframe、leadframe与 PCB 铜箔之间存在浮泛，局部温降低，引发 IGBT 模块温度太高，产生过温生效。

产生过温生效的间接缘由是温升跨越结温 TSTG 及储存温度 TJ，若是体系设想时把模块的结到封装的热阻 Rthjc、封装到散热片的热阻 Rthcs和结到氛围的热阻 Rthja 设想越小，体系散热越快；

或导通电阻 RDS（ON）值越小，任务时消耗越小，温升越慢，产生过温生效的概率就会越小。整车上能够会触发机电节制器过温掩护，严峻者会引发温度传感器销毁。

1.热生效

IGBT热生效的缘由有多种，比方散热装配不良、电流过大、浪涌电流打击、短路电流打击等，各类缘由构成的IGBT热生效机理和生效形式并不不异。

浪涌电流打击和短路电流打击是因为电流打击产生的热量使芯片产生刹时热过载，局部结温疾速回升并达到丝化温度Tf而产生生效，凡是由一个或多少个打击周期内功耗引发的结温升与丝化温度的干系决议；

散热不良和电流过大是因为产生的热量不能被完整披发进来而在外部构成热量积累使芯片温度延续回升，终究也是局部达到丝化温度Tf时产生生效，凡是由延续周期内产生的功耗与耗散的功耗决议。

本文以散热不良和电流过大的热生效作为阐发工具，从热均衡角度获得IGBT极限功耗和热生效机理。

单个IGBT芯片是由数以千计的元胞并联而成的，这些元胞具备配合的P+发射区和N-基区，但各自的栅极与P+集电区均彼此自力。

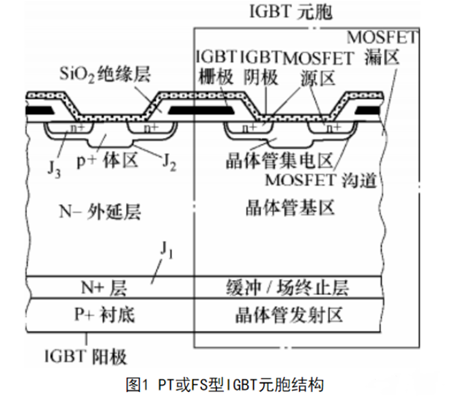

图1中点划线框内为穿通（PT）或场停止（FS）立体栅型IGBT的一个元胞布局，非穿通（NPT）型IGBT去掉了图中的N+缓冲层或场停止层，沟槽栅型将IGBT栅极垂直向下延长到N-基区。

由IGBT任务机理可知，其开关和导通进程是经由过程载流子在基区不时的活动与复合构成的电子、空穴电流，产生的热量首要在J2结的N-内涵层，即IGBT的有源基区。

在现实的反向PN结曲线中，因为空间电荷区的产生电流和外表泄电流的影响，反向电流会跟着反向电压的增大而略有增大，表现出不饱和特点，且反向电流会跟着温度的回升呈指数特点增添。

当PN结反向偏压增添时，反向电流引发的热消耗致使结温回升，结温的降低又致使反向电流增大，若是冷却装配不能实时将热量通报进来，结温回升和反向电流的增添将会瓜代轮回下去，终究PN结产生击穿，这类击穿是由热效应引发，称为热击穿。

一样的道理，IGBT热生效机理也可从产生的热量与所能耗散的热量间的热均衡干系来停止阐发。

若是Pheat是IGBT产生的功率消耗，Pcool是能够经由过程封装和散热器最大限制的功率耗散，则IGBT产生热击穿前提的抒发式为：

若是该前提在一个牢固的任务点上实行，结温会以指数纪律疾速降低，致使IGBT产生热击穿。

1）IGBT极限功耗由IGBT功耗的温度曲线与结-壳稳态传热功耗的温度曲线相切时的切点，即临界点对应的功耗获得，由此可对IGBT电气参数停止公道优化设想。

2）IGBT可在结温不变点四周坚持热均衡状况，一旦达到非不变点，IGBT结暖和功耗会构成正反应致使结温延续回升，直至产生热击穿生效。
