NPN和PNP导通、做开关利用阐发-KIA MOS管
信息来历：本站 日期：2022-11-24
NPN和PNP 是三极管的两种范例，普通的感化是缩小和做开关利用，上面从罕见的驱动蜂鸣器的电路来停止阐发。
电路毗连中，NPN三极管的B基极普通是节制脚，C集电极接VCC，E发射极接GND；PNP三极管的B基极普通是节制脚，C集电极接GND，E发射极接VCC。
三极管做开关的导通和关断前提
NPN导通Ube>Uon；NPN关断Ube<Uon。
PNP导通Ueb>Uon；NPN关断Ueb<Uon。
电路图

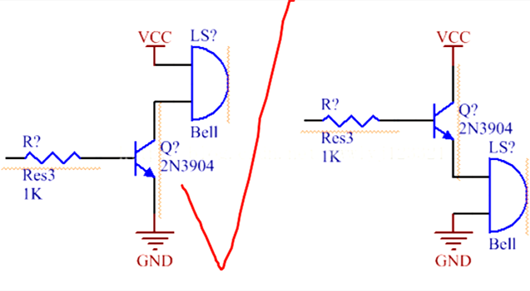

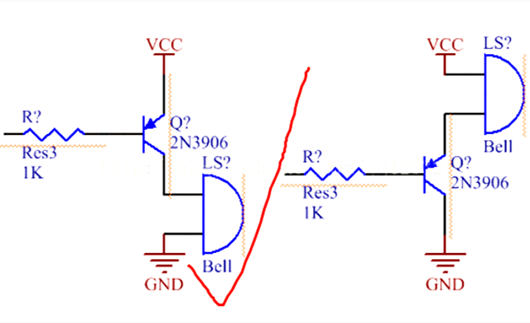

上面是NPN和PNP三极管驱动蜂鸣器的电路图，蜂鸣器的地位有两种解法，都是左图的解法加倍的适合，由于左图能够保障发射极电压的不变性，防止电平的不肯定性对电路的影响。
此NPN驱动电路中，VCC是3.3V/5V，节制旌旗灯号为低电平0V，NPN断开，蜂鸣器不响；节制旌旗灯号为高电平3.3V，NPN导通，蜂鸣器响。
此PNP驱动电路中，VCC是3.3V，节制旌旗灯号为低电平0V，NPN导通，蜂鸣器响；节制旌旗灯号为高电平3.3V，NPN断开，蜂鸣器不响。
若是选的是PNP，那末VCC就不能是5V，不然会致使蜂鸣器一向响。
