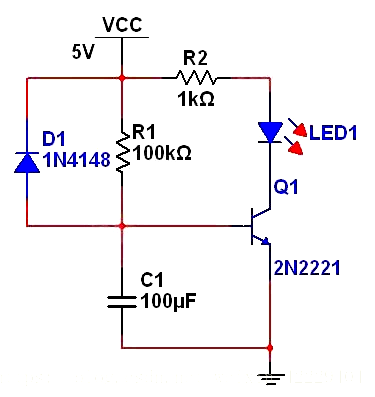

图一是最简略的RC延时电路，目标是延时点亮LED。R1给C1充电，等电容电压达到三极管基极导通电压大要0.7V时，三极管守旧，LED点亮，二极管D1是让C1能够疾速放电的感化。
延时时辰 ，此中V1为电源电压，V0为电容初始时辰电压，Vt为t时辰电容电压。在这个电路里，V1=5V，V0=0V，Vt=0.7V。延时大要1.5S。
电路固然布局简略，可是要完成较大的延时就要选用大容量的电容，并且充电电阻R1不能太大，不然三极管不能处于开关状况。
图一
图二

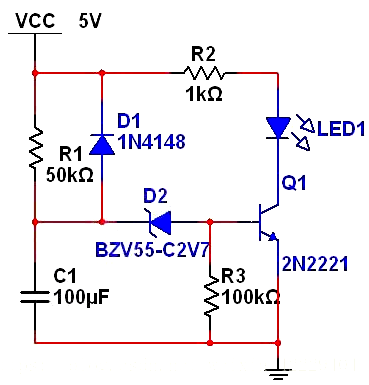

再看图二，首要是多加了一个2.7V的稳压二极管D2，这时辰候环境就有所改变。能够看到，令三极管守旧的电容电压进步了2.7V，也便是说Vt=0.7+2.7=3.4V。代入公式算得延时t=5.7S。
图二中R3电阻是为了当心压二极管的反向泄电流导走，避免充电进程中三极管微导通。
图三

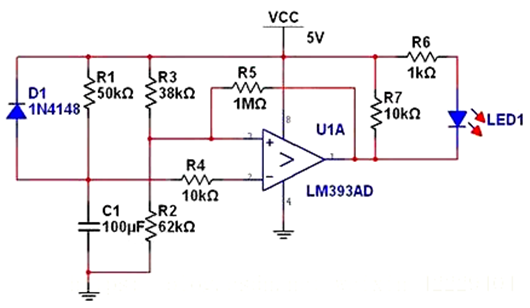

最初看图三，为了进步延时精度，利用了电压比拟器。电容电压作为反相端输入，R3和R2对电源的分压作为同相端输入。初始状况时，V+ > V- ，比拟器输入高电平，LED不亮；当电容电压降低到Vt时，V- > V+ ，比拟器输入低电平，LED被点亮。
R5是正反应电阻，能够有用消弭输入发抖。要算出延时时辰就要先算出Vt，初始状况下，比拟器输入高电平，R5相称于与R3并联，因而算出。
这里分压电阻R3和R2接纳了特别的比值，使得取ln恰好为1，如许延时时辰仅仅由R1和C1来决议，给计较带来了简洁，同时与电源电压V1也不任何干系。这个电路能够用在延时精度较高的场所。
