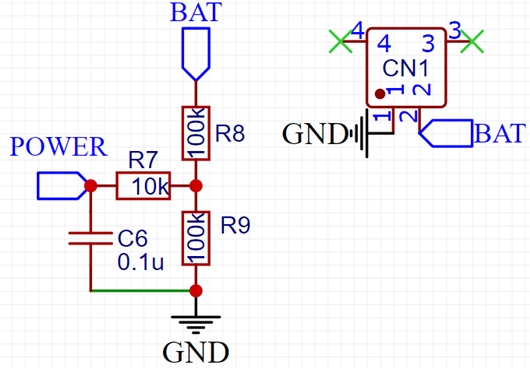

键盘上的电量检测电路道理图
电量检测利用ESP32的GPI/O 35引脚，若要变动请挑选GPI/O号大于30的引脚。
电量检测引脚在 keyboard.h 的第176行界说
1#define BAT_PIN 35 //电量检测引脚
由于ADC驱动器API撑持ADC1(8个通道，GPI/O 32-39)和ADC2(10个通道，GPI/O 0、2、4、12-15、25-27)。可是Wi-Fi驱动法式利用了ADC2。是以，在开启WiFi后只能利用ADC1(GPI/O 32-39)。

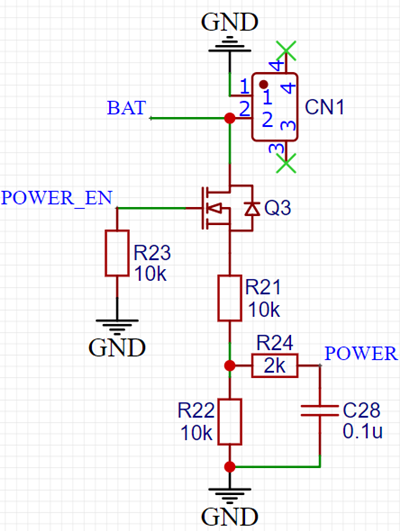

斟酌到功耗题目，以下是从头设想的电路，仅供参考。
在上图中，利用一个NMOS管节制电池与分压电路的通断，并将NMOS的G极下拉，额定利用一个GPIO引脚毗连 POWER_EN ，经由过程输入凹凸电平可自动节制电池与电路的通断。
也使得ESP32断电或进入DeepSleep形式时使电池与分压电路断开，减小任务电流。

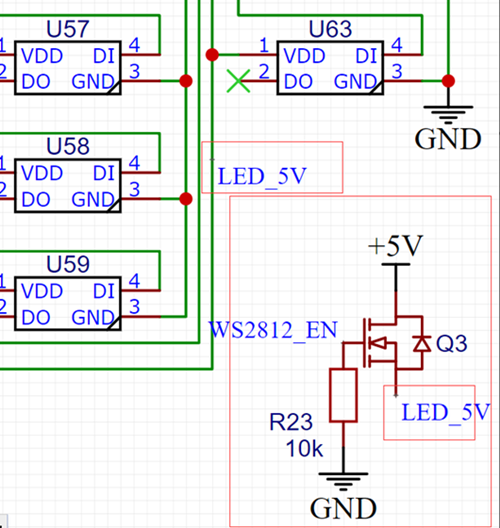

WS2812的供电电路也能够利用MOS管停止电源断绝。
在上图中，利用一个NMOS管节制 TP5400 的5V输入与 WS2812 的5V输入电路通断，并将NMOS的G极下拉。
额定利用一个GPIO引脚毗连 WS2812_EN (可与POWER_EN相连，如许只利用一个GPIO引脚)，经由过程输入凹凸电平可自动节制电池与电路的通断。
也使得ESP32断电或进入DeepSleep形式时使电池与分压电路断开，减小任务电流。
