锂电池低功耗供电电路：锂电池升压5V

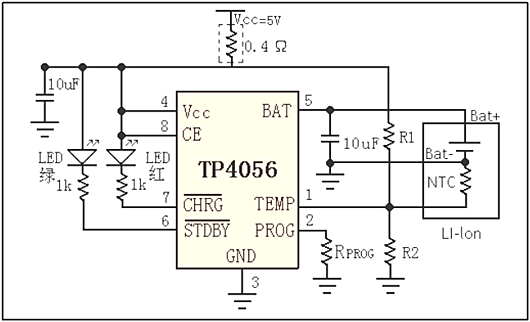

1.TP4056升压5V

TP4056 是一款完全的单节锂离子电池接纳恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8/MSOP8 封装与较少的内部元件数量使得 TP4056 成为便携式利用的抱负挑选。TP4056能够合适 USB 电源和适配器电源任务。

因为接纳了内部 PMOSFET 架构，加上防倒充电路，以是不须要内部断绝二极管。 热反应可对充电电流停止主动调理，以便在大功率操纵或高环境温度前提下对芯片温度加以限定。

充电电压牢固于 4.2V，而充电电流可经由过程一个电阻器停止内部设置。当充电电流在达到终究浮充电压以后降至设定值 1/10 时，TP4056 将主动停止充电轮回。

当输出电压（交换适配器或 USB 电源）被拿掉时，TP4056 主动进入一个低电流状 态，将电池泄电流降至 2uA 以下。TP4056 在有电源时也可置于停机形式，以而将供电电流降至 55uA。

TP4056 的其余特色包含电池温度检测、欠压闭锁、主动再充电和两个用于唆使充电、竣事的 LED 状况引脚。

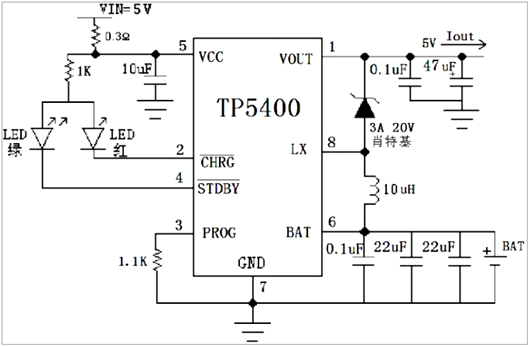

2.TP5400升压5V

TP5400 为一款挪动电源公用的单节锂离子电池充电器和恒定 5V 升压节制器，充电局部集高精度电压和充电电流调理器、预充、充电状况唆使和充电停止等功效于一体，能够输出最大 1A 充电电流。

而升压电路接纳 CMOS 工艺制作的空载电流极低的 VFM 开关型 DC/DC 升压转换器。其具备极低的空载功耗（小于 10uA），且升压输出驱动电流能力能到达 1A。无需内部按键，能够即插即用。

充电局部为线性降压体例，内置 PMOSFET，加上防倒灌电路，以是不须要内部检测电阻器和断绝二极管。热反应可对充电电流停止主动调理，以便在大功率操纵或高环境温度前提下对芯片温度加以限定，布满电压牢固于 4.2V。

充电电流可经由过程一个电阻器进行内部设置。当电池到达 4.2V 以后，充电电流逐步降落至设定电流值 1/5，TP5400 将自动停止充电。升压局部一样内置了功率 NMOSFET，较小的内阻能够供给驱动才能到达5V/1A。较高的集成度使得 TP5400 只要少许的核心器件便可一般任务。

TP5400 还集成了充电温度掩护，升压输出电源限流环路，可按照负载环境静态调理电流，并具备疾速响应和过流关断功效。升压转换器接纳变频的体例，是以较国际外同类产物具备极低的空载功耗、纹波、更强的驱动才能，和更高的效力。

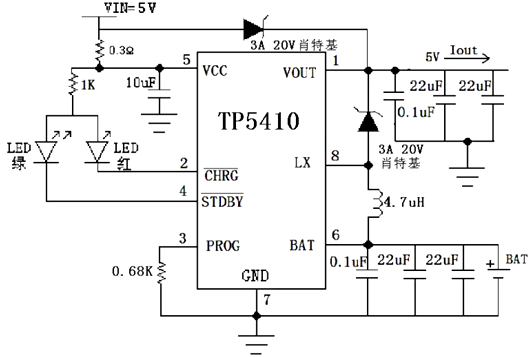

3.TP5410升压5V

TP5410 为一款挪动电源公用的单节锂离子电池充电器和恒定 5V 升压节制器，充电局部集高精度电压和充电电流调理器、预充、充电状况唆使和充电停止等功效于一体，能够输出最大 1A 充电电流。

而升压电路接纳 CMOS 工艺制作的空载电流极低的 VFM 开关型 DC/DC 升压转换器。其具备极低的空载功耗（小于 10uA），且升压输出驱动电流能力能到达 1A。无需内部按键，能够即插即用。

充电局部为线性降压体例，内置 PMOSFET，加上防倒灌电路，以是不须要内部检测电阻器和断绝二极管。热反应可对充电电流停止主动调理，以便在大功率操纵或高环境温度前提下对芯片温度加以限定，布满电压牢固于 4.2V。

充电电流可经由过程一个电阻器进行内部设置。当电池到达 4.2V 以后，充电电流逐步降落至设定电流值 1/5，TP5410 将自动停止充电。升压局部一样内置了功率 NMOSFET，较小的内阻能够供给驱动才能到达5V/1A。较高的集成度使得 TP5410 只要少许的核心器件便可一般任务。

TP5410 还集成了充电温度掩护，升压输出电源限流环路，可按照负载环境静态调理电流，并具备疾速响应和过流关断功效。升压转换器接纳变频的体例，是以较国际外同类产物具备极低的空载功耗、纹波、更强的驱动才能，和更高的效力。
