根基电路

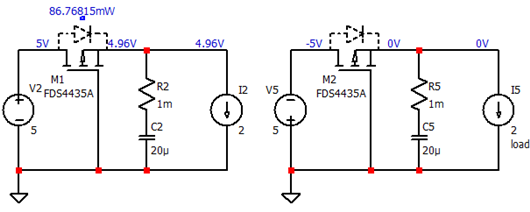

根基的PMOS防反接电路，操纵PMOS的寄生二极管：
电源正接，寄生二极管导通，S极电压降低，VGS ≈ -Vin，从而PMOS开启，普通导通电阻在数十mΩ，导通消耗远低于二极管。
电源反接，寄生二极管停止，VGS = 0，PMOS关断，后级装备电压为0。

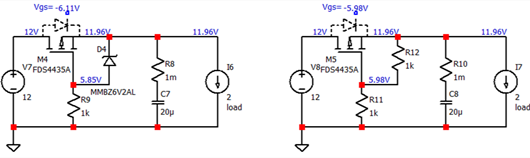

增加稳压管
若是利用PMOS的Vgs耐压低于电源电压，能够利用稳压管限定Vgs。或在输出电压根基稳定的环境下，也能够利用电阻分压。
注重
PMOS须要挑选适合的Vds、Vgs耐压，挑选低Rds的型号能够减小消耗
注重PMOS上的功耗和散热

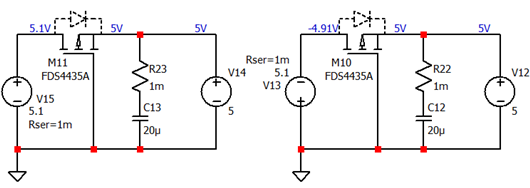

由于PMOS开启后电流可双向活动，这个电路的负载不能是电池等电压源。
不然，以下右图，由于负载电池有5V电压，V G S = - 5 V，现实上PMOS仍是开启了，输出反接仍是会致使过流。

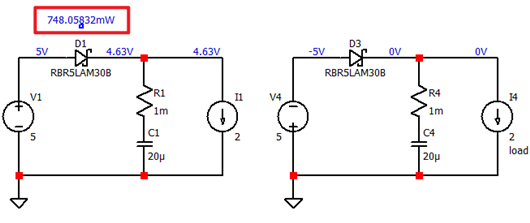

以经常利用的5V/2A为例。经常利用二极管串连在电路中，在电源反接时，二极管承当一切的电压，有用避免电源反接破坏后级装备。可是，二极管上压降较大，消耗较高。
利用肖特基二极管能够减小消耗，可是仍对电路有较大影响，出格是在电源电压更低的环境下。

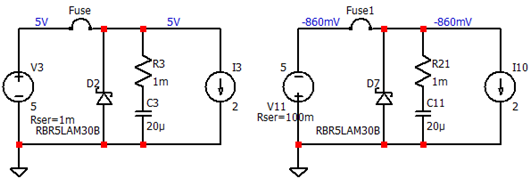

利用反并二极管+保险丝，普通运转时根基不消耗。在电源反接时，电源侧靠近短路，保险丝熔断，从而完成掩护。反接发生后，二极管和保险丝普通都须要改换。并且，输出反接时发生一个负压，后级装备仍是有能够破坏。
