【图文】MOS管防反接防过压电路-KIA MOS管
信息来历：本站 日期：2022-11-17

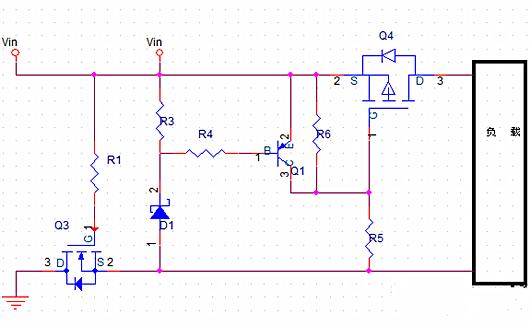

Vin一般输出电压时，稳压管不反向击穿，R3，R4电流根基为0。（小我懂得：起首对D1这个稳压管的钳位电压必然是略微大于电源一般的任务电压的，看作是断开的）
PNP三极管的Vbe=0，即PNP三极管不导通。
PMOS管Q4的Vgs由电阻R5，R6分压决议，PMOS管导通，即电源一般任务。
当Vin输出大于一般输出电压（过压环境下），此时Vin>Vbr（输出电压大于稳压管D1的击穿电压 ），稳压管被击穿（导通），其上电压为Vbr（此时为钳位电压）。
PNP三极管Q1导通（当电源的过电压能够在三极管的射极和基极发生一个约莫0.7v的导通压降的时辰），VCE≈0（三极管导通），即PMOS管的Vgs≈0（三极管导通这南北极相称于短路），PMOS管不导通，电路断路，即完成了过压掩护。

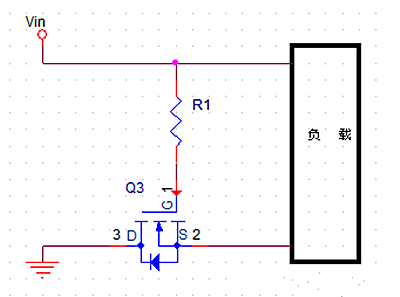

防反接这个实在便是操纵了左下角这个NMOS管的特征，对NMOS若是咱们给下面这个图加上反向的电压是不导通的。（NMOS导通的前提是G极接高电位，别的上图并不是经常利用的接法，咱们应当将NMOS的源极一侧接地）
如上图
当电源准确接入时。电流的流向是从Vin到负载，在经由过程NMOS到GND。刚上电时由于NMOS管的体二极管存在，地回路经由过程体二极管（补充一句我习气称为：寄生二极管）接通，后续由于Vgs大于Vgsth门限电压，MOS管导通。
当电源接反时，体二极管不通，并且Vgs的电压也不会合适请求，NMOS管不通，电路中不电流回路，断路，负载不任务，也不会烧坏，完成了掩护。
须要提起的是，当电源一般接入时，电路中的电流是从S到D。与惯例NMOS管利用的电流标的目的是不同的。
电路须要注重，一般环境下Vgs不能大于NMOS管的Vgs最大耐压值，若是跨越了能够在Vgs下面跨接一个稳压管避免烧坏。
