反向电流阻断阐发及优化体例-KIA MOS管


反向电流阻断界说

反向电流是指体系输入真个电压高于输入真个电压,致使电流反向流过体系。


反向电流阻断来历:

MOSFET用于负载切换利用时,体二极管变为正向偏置

当电源从体系断开时,输入电压俄然降落。


须要斟酌反向电流阻断的场所:

功率多路复用供电接纳mos管节制时


oring节制。ORing与功率多路复用近似,差别的地方在于,不是挑选一个电源为体系供电,而是一直利用最高电压为体系供电。


断电时,出格是输入电容比输入电容大的多的时辰,电压降落的慢。


风险:

- 反向电流会破坏内部电路和电源

- 反向电流尖峰还会破坏电缆和毗连器

- mos管的体二极管功耗回升乃至破坏


优化体例

1)接纳二极管

二极管,出格是肖特基二极管,自然具备反向电流和反极性掩护的功效,可是本钱高,反向泄电流大,须要散热。


2)接纳背对背的mos管

两个标的目的都能够阻断,可是占板面积大,导通阻抗大,本钱高,在mos督工作时,不能供给反向阻断。

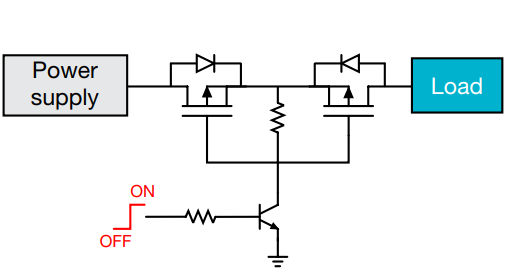

下图中,节制三极管导通时,其集电极为低,两Pmos管导通,当三极管关断时,若输入比输入高,右边mos管体二极管导通,使得其D级为高,使得G级为高,左边mos管体二极管不通,同时因为mos管的VSG为体二极管压降达不到门坎电压,以是两mos管关断,如许阻断输入到输入的电流。


反向电流阻断 mos管


3)反向mos管

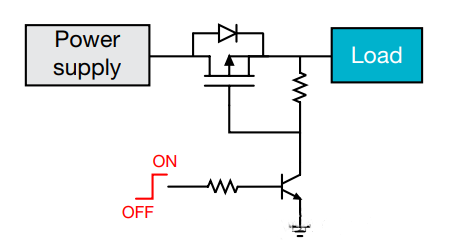

反向mos管固然可阻断输入到输入的反电流,但错误谬误是从输入到输入总有一条体二极管通路,并且不够智能,当输入大于输入时,不能关断mos管,还需加电压比拟电路,以是就有了厥后的抱负二极管。


反向电流阻断 mos管


4)负载开关

5)多路复用

多路复用:从两个或更多个输入电源之间挑选此中一个为单个输入端供电。


6)抱负二极管

构成抱负二极管有两个方针,一个是摹拟肖特基,二是必须有输入输入比拟电路,来使其反向关断。
