图文分享几种单按键开关电机路图-KIA MOS管

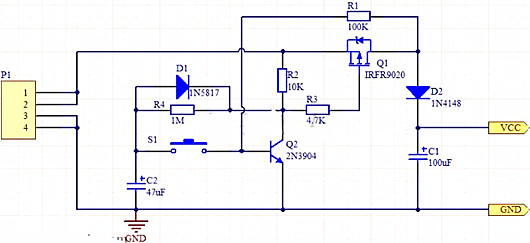

单按键开关电机路图（一）

电路可实现经由进程按一次按键S1实现开机，再按一次S1实现关机的功效。

电路的任务进程：

电路中毗连器P1是一个电源毗连器，电源+从1，2脚输入，电源地从3，4脚输入。

电路上电后，P-MOS管Q1的G极和S极都是为高电平，以是Q1处于停止状况，VCC出不电源输入。同时，电容C2经由进程电源，电阻R2，电阻R4充电。C2上的电压会渐渐回升。

当按下开关S1时，电容C2上的电压加在三极管Q2的基极上，使Q2饱和导通。此时PMOS管Q1的G极被三极管Q2拉低至低电平，使MOS管的GS电压为负，Q1导通。毗连器P1输入的电源经由进程MOS管，二极管D2输入至VCC。同时颠末反应电阻R1，将输入的电源电压加至三极管Q2的基极，坚持Q2导通。

以是，这个时辰即便按键S1松开，电路也会坚持在开机状况，这便是自锁的感化。

电路开机后，电容C2经由进程二极管D1，三极管Q2完整放电，使C2上的电压为低电平。为电路关机做筹办。

须要关机时，按下开关S1，电容C2上的低电平电压拉低Q2的基极电压，使Q2停止。如许Q1的G极又规复高电平，MOS管GS间的电压不再可以或许坚持Q1的导通，以是Q1也停止，堵截电源通路，电路关机。

注重：

本例电路开机是不题目的，可是在关机时，电容C2上的电压不会是0，它是二极管D1的压降+三极管Q2的饱和管压降。以是，若是这个电压大于0.7V的话，就很难使电路关机。

是以，二极管D1和三极管Q2的选型有必然的请求。

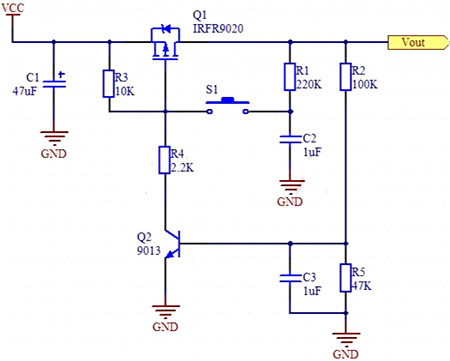

单按键开关电机路图（二）

本例电路可经由进程开关S1实现开关机。按第一次时开机，第二次关机。

电路的任务进程：

咱们先看电路初始状况：

当电路上电，开关S1还未按下时。Q1是停止的，Vout不输入。电容C2上的电压为低电平。三极管Q2也是停止的。

当开关S1按下时，因为电容C2上的电压为低电平，以是在S1按下时，将Q1的栅极G电位拉低，使PMOS管Q1导通，Vout有电源输入。

同时，Vout上的电压，经分压电阻R2和R5使三极管Q2饱和导通，进一步的拉低Q1的栅极，使Q1可以或许完整导通。电路开机实现。电容C2经由进程电阻R1充电，为再次按键关机做筹办。

当须要关机时，按下开关S1，电容C2上的高电平也会拉高Q1栅极高电平，使PMOS管停止，Vout不输入，Q2三极管基极无偏置电压，也会停止。电容C2经由进程电阻R1，Vout的负载停止放电，又规复到初始状况，为电路开机做筹办。

这里电容C3对负载动摇起到必然的抗搅扰感化。

注重：

本例电路有一个缺点，以是不能用在现实的产物傍边。当咱们开机时，若按住S1的时候太久，顿时就会使Q1停止而关机，产生“追尾”。

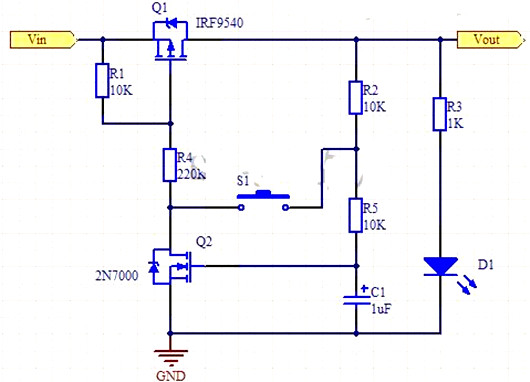

单按键开关电机路图（四）

本例电路可实现经由进程一个开关按键和电容来节制电源的开和关。

电路图讲授：

1.上电初始状况：

电路上电后电容C1上不电压，NMOS管Q2的GS间电压为0，Q2停止；则PMOS管Q1的GS间电压也为0，Q1也停止，Vout无电压输入。

2.电路开机：

电路开机时，按下开关S1，输入电源Vin经由进程电阻R1，R4，S1，R5给电容充电，电容电压渐渐降低，当电容电压回升到U1时，NMOS管Q2导通并敏捷饱和。

Q2饱和导通后，D点电位可以为是0，如许Q1的G极电压也被拉低。当Q1的GS电压降落到U2时（U2为负电压），Q1导通并敏捷饱和。此时Vout有输入，发光二极管D1被点亮。

此时，应松开开关S1，输入电压Vout经由进程电阻R2，R5持续给电容C1充电，构成自锁回路，使Q1，Q2坚持导通状况。开机实现。

3.电路关机：

当电路须要关机时，按下开关S1，电容C1经由进程电阻R5，开关S1，MOS管Q2的DS放电，当放电至电容C1的电压低于MOS管的开启电压时，Q2起头加入饱和并渐渐停止。Q1的GS电压渐渐降低，也加入饱和进入停止状况，Vout无输入。电容C1经由进程R5，R2持续对负载放电，指指电容C1两头电压为0。前往到电路的初始状况。则开机实现。

注重：

1.电路图讲授中，U1，U2的电压可经由进程查找电路图中两个MOS管的数据手册获得，并阐发一下电路中的参数设置是不是知足请求。

2.本例开电机路，S1开关不能旧按，在开机或关机实现后必须松开，不然会“追尾”。
