具体阐发低边MOS管驱动电路-KIA MOS管
信息来历：本站 日期：2022-11-10
MOS须要任务在开关状况，但愿尽能够快地封闭，尽能够快地翻开。由于在翻开或封闭的进程中，MOS管上会有功耗。固然MOS是电压驱动，但栅源之间有较大的结电容。
在翻开时，须要大的充电电流，停止时须要大的放电电流。是以须要有低阻抗的充电和放电通路。

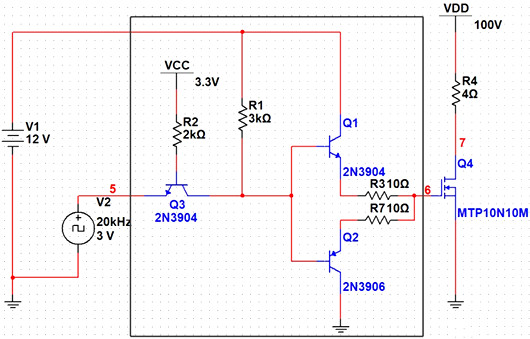

方框中的电路组成一个低边MOS管驱动器，输入端由Q3及核心利用共基极接组成电平转换电路，从⑤处接管节制输入，节制输入能够由MCU发生。将输入的3V数字量转换成输入12V数字量。
由Q1 Q2属于互补的射极输入器，不存在Q1 Q2同时导通短路电源的题目。为避免不测，在输入端串电阻是保险的做法。
MOS从停止到导通须要的时候比从导通到停止时候要长一些。减小R1能够延长停止到导通的时候。但并不是无穷制的，由于驱动源的拉电流才能无穷。

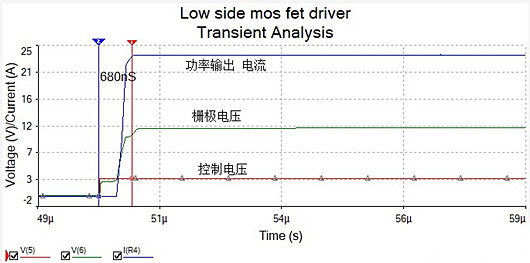

当节制电压由低变高时，栅极电压起头时有一个3V的台阶，阐发以为是Q3停止后，3.3偏置电压颠末BC结馈电引发的。
