集电极开路及漏极开路输入的布局-KIA MOS管
信息来历：本站 日期：2022-11-08

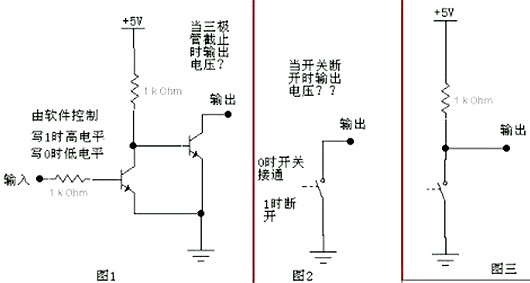

集电极开路输入的布局如图1所示，右侧的阿谁三极管集电极甚么都不接，以是叫做集电极开路（左侧的三极管为反相之用，使输入为“0”时，输入也为“0”）。
对图1，当左真个输入为“0”时，前面的三极管停止（即集电极C跟发射极E之间相称于断开），以是5V电源经由过程1K电阻加到右侧的三极管上，右侧的三极管导通（即相称于一个开关闭合）;当左真个输入为“1”时，前面的三极管导通，尔前面的三极管停止（相称于开关断开）。
将图1简化成图2的模样。图2中的开关受软件节制，“1”时断开，“0”时闭合。很较着能够看出，当开关闭合时，输入间接接地，以是输入电平为0。
而当开关断开时，则输入端悬空了，即高阻态。这时候电平状况未知，若是前面一个电阻负载（即便很轻的负载）到地，那末输入真个电平就被这个负载拉到低电平了，以是这个电路是不能输入高电平的。
再看图三。图三中阿谁1K的电阻便是上拉电阻。若是开关闭合，则有电流从1K电阻及开关下流过，但因为开关闭和时电阻为0（便利咱们的会商，现实环境中开关电阻不为0，别的对三极管还存在饱和压降），以是在开关上的电压为0，即输入电平为0。
若是开关断开，则因为开关电阻为无限大（同上，不斟酌现实中的泄电流），以是流过的电流为0，是以在1K电阻上的压降也为0，以是输入真个电压便是5V了，如许便能够输入高电平了。
可是这个输入的内阻是比拟大的（即1KΩ），若是接一个电阻为R的负载，经由过程分压计较，便能够够算得最初的输入电压为5*R/（R+1000）伏，即5/（1+1000/R）伏。
以是，若是要到达必然的电压的话，R就不能太小。若是R真的太小，而致使输入电压不够的话，那咱们只要经由过程减小阿谁1K的上拉电阻来增添驱动能力。
可是，上拉电阻又不能获得太小，因为当开关闭合时，将发生电流，因为开关能流过的电流是无限的，是以限定了上拉电阻的取值，别的还须要斟酌到，当输入低电日常平凡，负载能够还会给供给一局部电流从开关流过，是以要综合这些电流斟酌来挑选适合的上拉电阻。

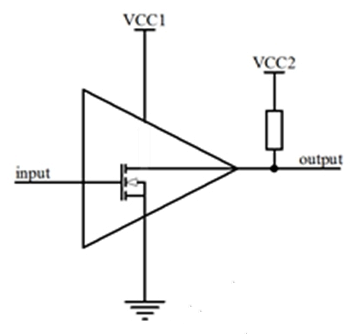

漏极开路是驱动电路的输入三极管的集电极开路，能够经由过程外接的上拉电阻进步驱动能力。

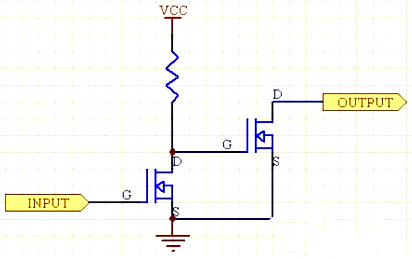

这类输入用的是一个场效应三极管或金属氧化物管（MOS），这个管子的栅极和输入毗连，源极接大众端，漏极悬空（开路）甚么也不接，是以利用时须要接一个恰当阻值的电阻到电源，能力使这个管子普通任务，这个电阻就叫上拉电阻。
漏极开路输入，普通环境下都须要外接上拉电阻，能力输入高电平，比方，在有些芯片的引脚就界说为漏极开路输入；另有一些带漏极开路输入的反向器等都须要外接上拉电阻能力普通任务。
对漏极开路（OD）输入，跟集电极开路输入是非常近似的。将下面集电极开路输入的布局中的三极管换成场效应管便可。如许集电极就变成了漏极，OC就变成了OD，道理阐发是一样的。
