集电极开路（OC）输入道理、利用-KIA MOS管

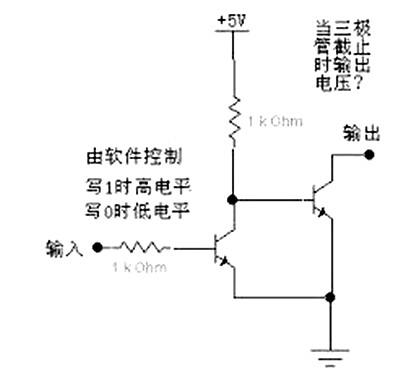

集电极开路输入的布局如图1所示，右边的阿谁三极管集电极甚么都不接，以是叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输入也为“0”）。

对图1，当左真个输入为“0”时，后面的三极管停止（即集电极C跟发射极E之间相称于断开），以是5V电源经由过程1K电阻加到右边的三极管上，右边的三极管导通（即相称于一个开关闭合）；

当左真个输入为“1”时，后面的三极管导通，尔后面的三极管停止（相称于开关断开）。

集电极开路输入道理

在电路中常会碰到漏极开路（Open Drain）和集电极开路（Open Collector）两种景象。漏极开路电路观点中提到的“漏”是指 MOSFET的漏极。同理，集电极开路电路中的“集”便是指三极管的集电极。在数字电路中，别离简称OD门和OC门。

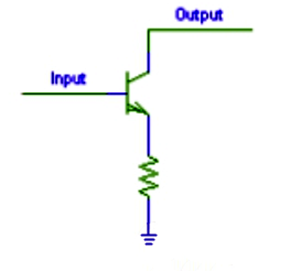

集电极开路电路是灌电流输入器件。在关断状况时，集电极开路输入连到地；在导通状况时，集电极开路输入悬空。是以，集电极开路输入须要一个源电流输入接口。上面表格中给出了一个简略的集电极开路输入电路的道理图。

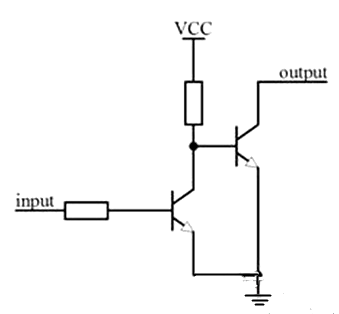

典范的集电极开路电路以下图所示。电路中右边的三极管集电极甚么都不接，以是叫做集电极开路，左边的三极管用于反相感化，即左边输入“0”时左边三极管停止，VCC经由过程电阻加到右边三极管基极，右边三极管导通，右边输入端毗连到地，输入“0”。

从图中电路能够看出集电极开路是没法输入高电平的，若是要想输入高电平能够在输入端加上上拉电阻。是以集电极开路输入能够用做电平转换，经由过程上拉电阻上拉至差别的电压，来完成差别的电平转换。

用做驱动器。因为OC门电路的输入管的集电极悬空，利用时需外接一个上拉电阻Rp到电源VCC。OC门利用上拉电阻以输入高电平，另外为了加大输入引脚的驱动才能，上拉电阻阻值的挑选准绳，从下降功耗及芯片的灌电流才能斟酌该当充足大；从确保充足的驱动电流斟酌该当充足小。

将OC门输入连在一路时，再经由过程一个电阻接外电源，能够完成“线与”逻辑干系。只需电阻的阻值和外电源电压的数值挑选适当，就能够做到既保障输入的高、低电平合适请求，并且输入三极管的负载电流又不至于过大。

集电极开路输入除能够完成多门的线与逻辑干系外，经由过程利用大功率的三极管还可用于间接驱动较大电流的负载，如继电器、脉冲变压器、唆使灯等。

集电极开路输入的利用

利用一：

完成与或非逻辑，用做电平转换，用做驱动器。因为OC门电路的输入管的集电极悬空，利用时需外接一个上拉电阻Rp到电源VCC。

OC门利用上拉电阻以输入高电平，另外为了加大输入引脚的驱动才能，上拉电阻阻值的挑选准绳，从下降功耗及芯片的灌电流才能斟酌该当充足大；从确保充足的驱动电流斟酌该当充足小。

利用二：

线与逻辑，即两个输入端（包含两个以上）间接互连就能够够完成“AND”的逻辑功效。

在总线传输等现实利用中须要多个门的输入端并联毗连利用，而普通TTL门输入端并不能间接并接利用，不然这些门的输入管之间因为低阻抗构成很大的短路电流（灌电流），而烧坏器件。

在硬件上，可用OC门或三态门（ST门）来完成。 用OC门完成线与，应同时在输入端口应加一个上拉电阻。

利用三：

三态门（TS门）首要用在利用于多个门输入同享数据总线，为防止多个门输入同时占用数据总线，这些门的使能旌旗灯号（EN）中只许可有一个为有用电平（如高电平），因为三态门的输入是推拉式的低阻输入，且不需接上拉（负载）电阻，以是开关速率比OC门快，经常使用三态门作为输入缓冲器。
