图文详解：场效应管--电控开关-KIA MOS管

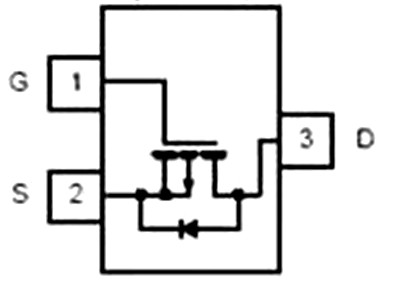

场效应管是用电操控的开关，先讲一下如何利用它来当开关的，从图中可以也许看到它也像三极管不异有三个脚，这三个脚分别叫做栅极(G)、源极(S)和漏极(D)，mpn中的贴片元件表示图：

1脚是栅极，这个栅极是操控极，在栅极加上电压和不加上电压来操控2脚和3脚的雷同与不雷同，N沟道的，在栅极加上电压2脚和3脚就通电了，去掉电压就关断了，而P沟道的恰好相反，在栅极加上电压就关断(高电位)，去掉电压(低电位)就雷同了。

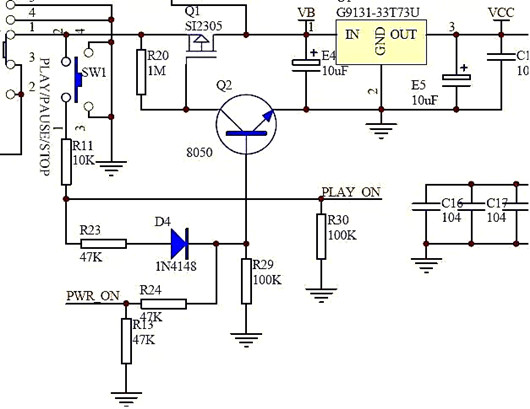

罕见的2606主控电路图中的电源开机电路中常常碰到的便是P沟道MOS管：

这个图中的SI2305便是P沟道MOS管，在这儿讲一下它的功课道理来加深一下印象。

图中电池的正电颠末开关S1接到场效应管Q1的2脚源极，由于Q1是一个P沟道管，它的1脚栅极颠末R20电阻供给一个正电位电压，以是不能通电，电压不能延续颠末，3v稳压IC输入脚得不到电压以是就不能功课不开机!

这时候，假设按下SW1开机按键时，正电颠末按键、R11、R23、D4加到三极管Q2的基极，三极管Q2的基极获得一个正电位，三极管导通，由于三极管的发射极间接接地，三极管Q2导通就相称于Q1的栅极间接接地，加在它下面的颠末R20电阻的电压就间接入了地；

Q1的栅极就从高电位变为低电位，Q1导通电就从Q1同过加到3v稳压IC的输入脚，3v稳压IC便是阿谁U1输入3v的功课电压vcc供给主控，主控颠末复位清0，读取固件法式检测等一系列举措，输处一个操控电压到PWR_ON再颠末R24、R13分压送到Q2的基极，对峙Q2一贯处于导通状态，即使松开开机键断开Q1的基极电压，这时候分有主控送来的操控电压对峙着，Q2也就一贯可以也许处于导通状态，Q1就可以连缀不时的给3v稳压IC供给功课电压。

SW1还一路颠末R11、R30两个电阻的分压，给主控PLAY ON脚送去时辰是非、次数差别的操控旌旗灯号，主控颠末固件辨别是播映、停息、开机、关机而输入差别的功效给响应的操控点，以达到差别的功课状态。

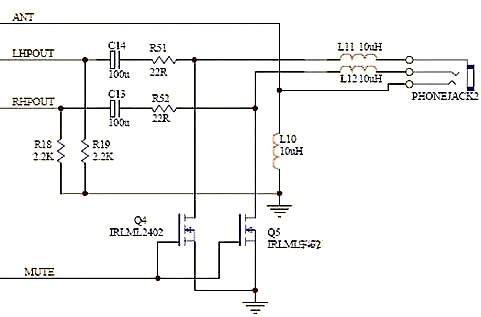

上图是一个有主控操控耳机有不声音输入的电路图，声音的摆布声道分别颠末隔直流电容C13、C14和电阻R51、R52送到耳机孔，可是在电阻R51、R52和耳机孔之间却接入了一个N沟道的mos场效应管，这个场效应管的栅极跟尾在一路受着MUTE的操控，当MUTE确当地处于高电位时候，Q4、Q5导通，就会把声音颠末Q4、Q5上天，耳机里就不会有声音了，当MUTE确当地处于低电位时候，Q4、Q5关断，声音就只要颠末耳机而颁布发表声音了。

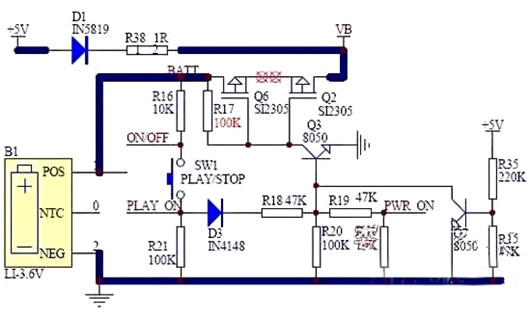

下面这个图是瑞芯微2608主控罕见的电源开机电路，它与2606主控的电源开机电路有甚么差别?你是否是发明比2606主控的电源开机电路多了一个MOS场效应管?这两个源极相连的场效应管与2606开机电路的一个场效应管有甚么差别?

原来场效应管的栅极操控是有一个原则的：P沟道的栅极操控电压有须要是绝对源极输入高低电位来讲的，以是在电路中源极和漏极是不能接反的，即源极有须要接输入，漏极有须要接输入，假设接反了就不能普通功课，mpn电路中，当usb接入的时候，有须要要立即切断电池供电转换由usb供电，才普通功课，假设不能切换电池供电，usb就不能普通功课(没法辨认)，2606主控的电路切换指令是由主控颁布发表的，利用的是电池电源操控即电池回路，以是用一个场效应就可以也许操控了!

细心看一下2608的电路中电源切换是靠三极管Q7操控的，Q7的导通与到是由usb电压来操控的，这是另外一组电源，这组电源要想操控一个有极性的场效应管是不可的，以是就用两个MOS场效应管，源极相连联络成一个无极性场效应管就达到了双电源操控的企图。

在mpn中，三极管多为做电子开关来利用，如许有一个特色来辨别：2脚(npn型)也许3脚(pnp型)是接地的，场效应管不任何一个脚是间接接地的!稳压IC必定1脚是接地的，3脚是正电输入，2脚是稳压输入!但寄望的是这仅仅普通，不是必定。
