用三极管间接驱动MOS？需注重这些-KIA MOS管
信息来历：本站 日期：2022-11-01
用三极管间接驱动MOS能够吗?能够间接驱动。
因为MOS场效应管是一种电压驱动器件，要想使其充实导通，请求其栅极驱动电压的幅度要充足大，而一些高压IC电路（比方3.3V供电的单片机电路）输出幅度较小，间接用来驱动MOS场效应管，底子没法使管子完整导通。

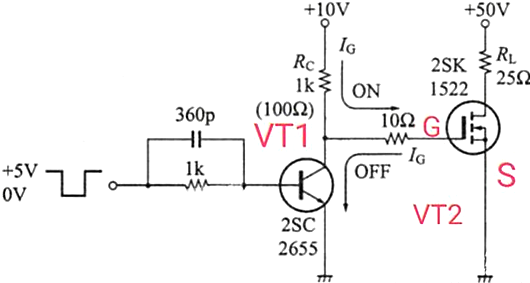

为处理此题目，常加一级双极型三极管驱动电路来驱动MOS场效应管，其电路以下图所示。
上图中，VT1为NPN型三极管，其基极输出旌旗灯号的幅度只要5V，而MOS场效应管VT2的开启电压较高，要想使其充实导通，其栅极驱动电压普通请求≥10V。
为了能驱动MOS场效应管导通，电路中加了一级三极管电路，当VT1基极其5V高电日常平凡，VT1导通，VT2停止；当VT1基极其低电平0V时，VT1停止，其集电极的10V电压（Rc上的压降几近为零，能够疏忽不计）间接加至VT2的G极（即栅极），如许便能够使VT2取得充足的栅极电压而导通。
在用三极管驱动MOS场效应管时，须要注重MOS场效应管栅极所接电阻（即上图中的Rc）的取值。
若MOS场效应管的开关速率很低，此时Rc能够选用上百KΩ的电阻，如许能够减小驱动电路的耗电。
若MOS场效应督工作于高速开关状况，此时Rc不宜取值过大，不然MOS场效应管栅源电容充放电的时候较长，会影响MOS场效应管的开关速率，此时Rc普通选用几KΩ的电阻。
