电路识图:三极管两级缩小电路识图-KIA MOS管
信息来历:本站 日期:2022-10-31
三极管两级缩小电路便是由两个三极管组成的缩小电路。此类电路也是最罕见的缩小电路。按照前、后级缩小器的耦合体例的差别,两级缩小器有阻容耦合、间接耦合、变压器耦合和光电耦合器耦合四种。
1、阻容耦合体例
阻容耦合体例便是后级缩小器的输出端经由进程电容与前级缩小器的输出审察接。阻容耦合缩小电路具备两级缩小器的直流任务点互不影响、缩小倍数高、旌旗灯号传输丧失小等长处,但也存在不能缩小直流旌旗灯号和布局绝对负载、不便于集成等错误谬误。

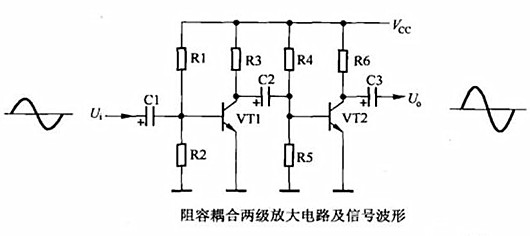

下图所示是一种典范的阻容耦合两级缩小电路。该电路内的VT1,VT2是缩小管,C1~C3是低频旌旗灯号耦合电容,Ui是输出旌旗灯号,Uo是输出旌旗灯号。

1)直流偏置
R1,R2是缩小管VT1的基极偏置电阻,为它的基极供给偏置电压;R4,R5是缩小管VT2的基极偏置电阻,为它的基极供给偏置电压。
2)旌旗灯号缩小
输出旌旗灯号Ui经C1耦合到缩小管VT1的基极,经其倒相缩小后,再操纵C2耦合到VT2的基极,操纵VT2再次倒相缩小,经由进程C3耦合后获得交换输出旌旗灯号Uo。
2、间接耦合体例
间接耦合体例便是后级缩小器的输出端间接接在前级缩小器的输出端上。间接耦合缩小电路缩小倍数高,并且能够缩小直流旌旗灯号,并且有益于电路集成,但缩小器间的直流任务点彼此影响,轻易呈现零点漂移等非常景象。

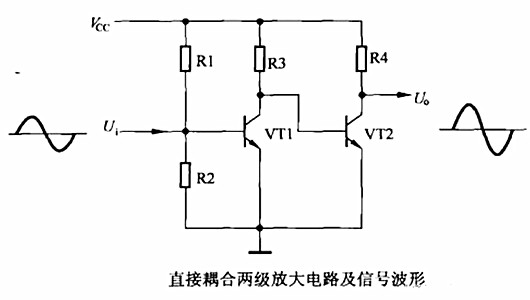

下图所示是一种典范的间接耦合两级缩小电路。
该电路内的VT1,VT2是缩小管,Ui是输出旌旗灯号,Uo是输出旌旗灯号。R1,R2是缩小管VT1的基极偏置电阻,为它的基极供给偏置电压;R3不只是VT1的集电极负载电阻,并且是VT2的基极偏置电阻,为它的基极供给偏置电压。

3、变压器耦合体例
变压器耦合体例便是后级缩小器的输出端经由进程变压器接在前级缩小器的输出端上。变压器耦合缩小电路首要操纵在须要冷、热地断绝或须要晋升驱动电流的场所。

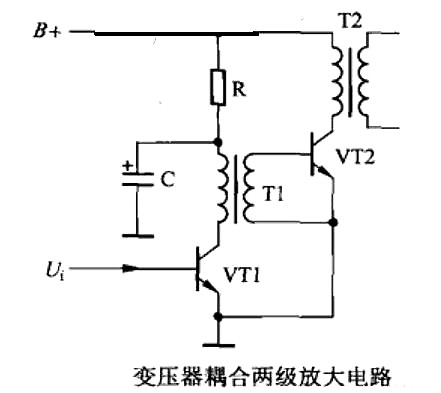

下图所示是一种典范的黑色电视机行鼓励电路。该电路内的VT1是行鼓励管,VT2是行输出管,Ui是行鼓励旌旗灯号,R是行鼓励电路的供电限流电阻,C是滤波电容,T2是行输出变压器。

行鼓励旌旗灯号Ui经VT1的基极,经由进程VT1倒相缩小后,再操纵行鼓励变压器T1变更为电压较低,但电流较大的鼓励旌旗灯号,驱动行输出管VT2任务在开关状况。
4、光电耦合器耦合体例
光电耦合器耦合体例便是后级缩小器的输出端经由进程光电耦合器接在前级缩小器的输出端上。光电耦合器耦合缩小电路首要操纵在须要冷热地断绝的场所。

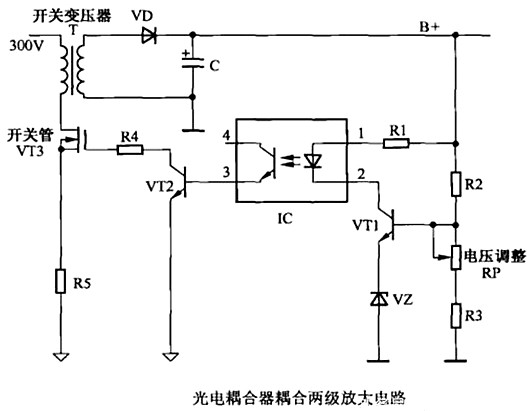

下图所示是一种典范的开关电源的稳压节制电路。该开关电源的偏差取样体例接纳了间接取样体例,也便是该电源是经由进程对冷地测的直流电压停止取样,再经由进程热地侧的调宽管节制开关管的导通时候,来完成稳压节制。

当B+电压降低时,降低的B+电压不只经由进程R1使为IC的1脚供给的电压增大,并且经由进程R2,RP,R3取样后的电压降低,该电压加到VT1的基极,因为VT1的发射极由稳压管VZ供给基准电压,以是VT1因基极输出电压降低而导通增强,它的集电极电流增大,使IC内的发光二级管发光增强,与它对应的光敏三极管因受光增强而导通增强,使调宽管VT2导通增强,开关管VT1导通时候延长,开关变压器T存储能量降落,B+电压降落到一般值。反之节制进程相反。
如许经由进程IC的耦合,将冷地真个偏差取样缩小旌旗灯号通报给热地真个调宽电路,从而节制开关管的导通时候,完成稳压节制。
