三极管单级缩小电路识图

三极管单级缩小电路在电子电路中是操纵最多的单位电路。三极管单级缩小电路有共基极缩小器、共发射极缩小器、共集电极缩小器三种。

区分这三种缩小器的最简略体例便是检查缩小管的交换接地引脚，便能够确认缩小器的品种，比方，缩小管的发射极交换接地，则该缩小器便是共发射极缩小器。

1、共发射极缩小器 共发射极缩小器是操纵最普遍的缩小器。所谓的共发射极缩小器便是旌旗灯号输入和旌旗灯号输入都要依托发射级实现的缩小器。

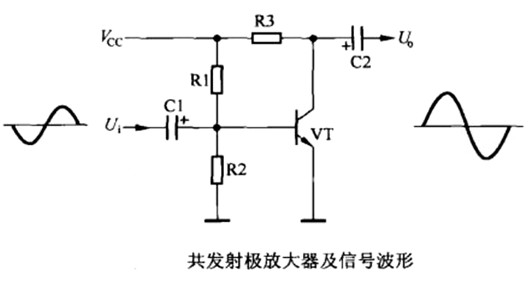

下图是一种典范的共发射极缩小器。在该缩小器内，VT是缩小管，C1时输入旌旗灯号耦合电容，C2是输入旌旗灯号耦合电容，R1，R2和VT基极的直流偏置电阻，R3是VT的集电极负载电阻，VCC是供电电压，Ui是输入旌旗灯号，U0是输入旌旗灯号。

1）直流偏置 供电电压VCC经由进程R1，R2分压后，加到VT的基极，为基极供给直流偏置电压，流过R1的电流分两路到地：一起经由进程R2到地，另外一起经由进程VT的发射结到地。

2）旌旗灯号缩小进程 输入旌旗灯号Ui经C1耦合到VT的基极，使VT的基极电流随Ui变更而变更，导致VT的集电极电流随之变更，并且变更量是基极电流的必然倍数，集电极电流在R3两头发生随之变更的压降，而VCC减去这个压降便是VT的集电极电压，是以，该电压与输入旌旗灯号电压相位相反，也便是说，该缩小器属于反相缩小器。

经由进程以上阐发可知，共发射极缩小器不唯一电流缩小功效，并且另有电压缩小功效。

2、共集电极缩小器

共集电极缩小器也是操纵非常普遍的一种缩小器。

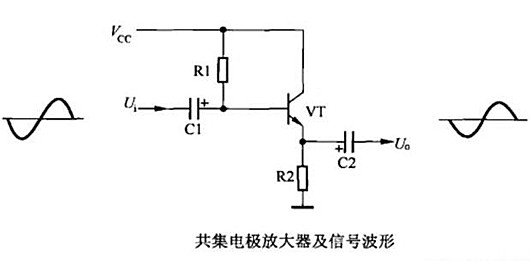

下图所示是一种典范的共集电极缩小器。在该缩小器内，BT是缩小管，C1是输入旌旗灯号耦合电容，C2是输入旌旗灯号耦合电容，R1是VT基极的直流偏置电阻，R2是VT的发射极电阻，VCC是供电电压，Ui是输入旌旗灯号，U0是输入旌旗灯号。

之前先容过，缩小器阿谁极交换接地，该缩小器就属于哪类缩小器，可是上图中VT的集电极并未接地，怎样便是共集电极缩小器呢？

这是由于VCC的内阻较小，并且电源两头城市接有大容量的滤波电容，以是电源在交换状况下相称于短路。是以，VT的集电极是经由进程电源VCC及其滤波电容接地的。

1）直流偏置 供电电压VCC经由进程R1限流加到VT的基极，为基极供给直流偏置电压，基极电流的回路是：VCC-R1-VT的发射结-R2-地。

2）旌旗灯号缩小 输入旌旗灯号经C1耦合到VT的基极，使VT的基极电流随输入旌旗灯号变更而变更，导致VT的发射极电流随之变更，并且变更量为缩小倍数+1，发射极电流在R2两头发生随之变更的压降，该压降经C2耦合后获得交换输入旌旗灯号，该旌旗灯号与输入旌旗灯号的相位不异，以是该缩小器也叫射极跟从缩小器，简称射极跟从器。

经由进程以上阐发可知，共集电极缩小器的输入旌旗灯号是从缩小器的基极、发射极之间输入的，输入旌旗灯号取自发射极，该缩小器唯一电流缩小功效，不电压缩小功效。

由于共集电极缩小器具备输入阻抗高，输入阻抗低的长处，以是在多级缩小电路中，凡是操纵共集电极缩小器将前级和后级缩小器停止断绝，由它对旌旗灯号停止缓冲缩小，以避免前、后级缩小器相互影响。

又因共集电极缩小器具备电流缩小功效，以是不只串连稳压电源接纳此类缩小器，并且有的多级缩小电路的末级缩小器也接纳此类缩小器。

3、共基极缩小器

共基极缩小器的操纵较前两种缩小器要少很多。

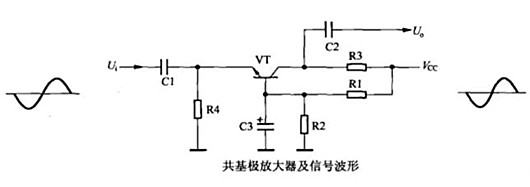

下图是一种典范的共基极缩小器。

在该缩小器内，VT是缩小管，C1是输入旌旗灯号耦合电容，C2时输入旌旗灯号耦合电容，C3是基极的交换接地电容，R1，R2是VT基极的直流偏置电阻，R3是VT的集电极负载电阻，R4是VT的发射极电阻，VCC是供电电压，Ui时输入旌旗灯号，Uo是输入旌旗灯号。

1）直流偏置 供电电压VCC经由进程R1,R2分压后，加到VT基极，为基极供给直流偏置电压，流过R1的电流分两路到地：一起是经由进程R2到地，另外一起经由进程VT的发射结,R4到地。

2）旌旗灯号缩小 输入旌旗灯号经C1耦合到VT的发射极，使VT的发射极电流随输入旌旗灯号的变更而变更，导致VT的集电极电流随之变更，集电极电流在R3两头发生随之变更的压降，而VCC减去该压降便是VT的集电极电压，由于集电极电压随输入旌旗灯号电压同步变更，以是相位不异，输入旌旗灯号经C2耦合后获得交换输入旌旗灯号。

共基极缩小器具备高频特征好的长处，但也存在输入阻抗小和输入阻抗大的错误谬误。是以，该缩小器首要操纵在高频旌旗灯号缩小电路。
