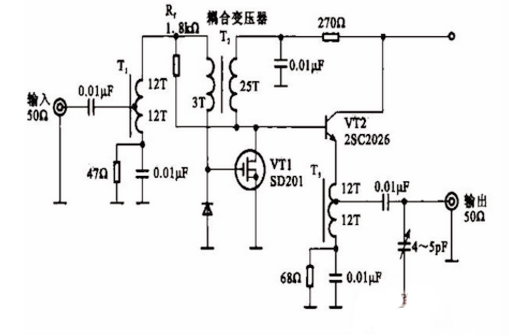

电路道理：图示为一种接纳负反应体例的宽带缩小电路，该电路缩小器均接纳变压器耦合体例，缩小局部接纳场效应晶体管和晶体三极管相连系的体例。
电路中，输入旌旗灯号经耦合电容器加到变压器TI绕组的中间抽头，再经变压器T2的低级绕组加参加效应晶体管的栅极上，这类体例具备阻抗转换的功效，将50n输入阻抗进步到200n，变压器Tz的次级绕组又是VT1的满极负载，缩小器的增益取决于T2的次级绕组（25/3=8，33）。
VT2是射极输入缩小器体例，经由过程线圈抽头的挑选可得到5011的输入阻抗。

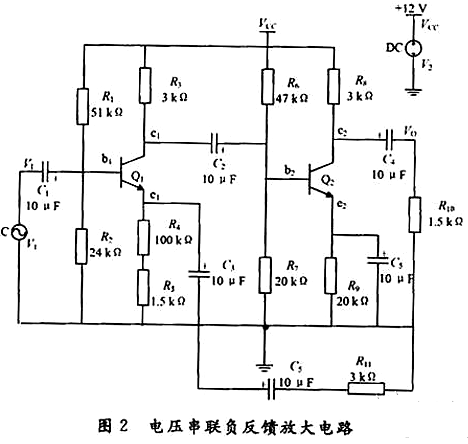

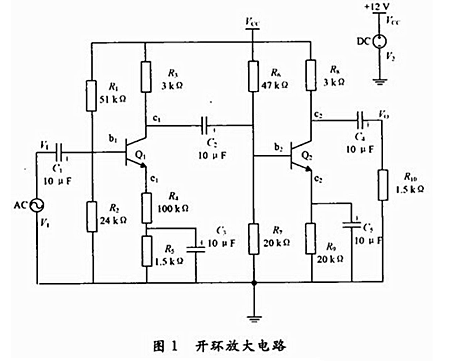

图1为两级共射缩小电路，图2为带有电压串连负反应的两级共射缩小电路，其反应收集由R11，C6，R4组成，它可组成交换负反应电路。
静态任务点阐发
因为接纳的是交换负反应，实际上阐发插手反应收集后电路的直流任务状况应当稳定。在Protel99se平台上，挑选Simulate下拉菜单，点击Run项，在*．sdf图下方点击OpraTIngPoint便可显现图1和图2电路的静态任务点，发明两个电路的静态任务点是不异的，这与实际阐发成果分歧。
并联负反应缩小器

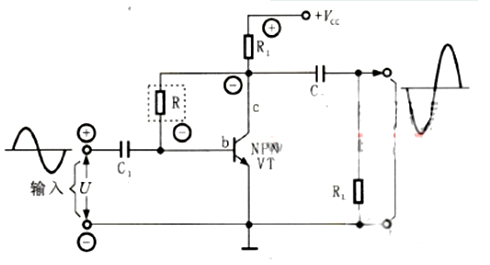

如图3-33所示为罕见并联负反应缩小器。此中电阻器R为电压负反应元件，电阻器R的左端间接与输入审察连，右端又间接与输入审察连，将输入与输入回路接洽起来了。
起首假定某刹时输入旌旗灯号为正极（+），因为共发射极晶体管缩小器输入的电压极性与输入的相反，为负极（-），经由过程反应元件R，将负极性的反应旌旗灯号加到基极（b），与旌旗灯号源假定极性相反，使电压减小，以是反应元件R为负反应。
而后，将缩小器的输入端对地交换短接，经由过程电容器C2晶体管集电极就会交换接地，此时就不旌旗灯号经由过程负反应元件R反应到晶体管基极上，电路就不存在负反应旌旗灯号了，以是这是电压负反应电路。
