简略单纯的直流机电正反转限位电路-KIA MOS管
信息来历：本站 日期：2022-10-27
电路分为四个阶段，即正、正转限位、反转、反转限位。
一、正转

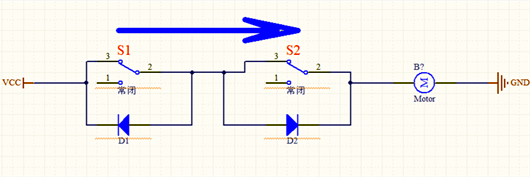

看上述电路，此中S1和S2是两限位开关（轻触开关），D1和D2通俗二极管（1N4007），当接通电源后，电流流向如上图图中蓝色箭头标的目的，假定此时机电正转，因为常闭开关S1和S2闭合，把D1和D2短路，电流间接经由过程两开关流过，机电正转；
二、正转限位

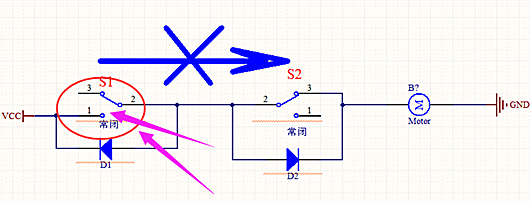

当机电正转到限位处，碰着限位开关S1后，轻触开关S1由常闭断开，此时二极管D1阴极接在VCC，电流流不过二极管D1，此时机电遏制；
三、反转
当机电电源反接后，电流流向如上图蓝色箭头，电流经由过程直流机电、S2、D1流向GND，构成闭合回路，机电反转，当机电反转后，S1从断开状况，规复到常闭状况；

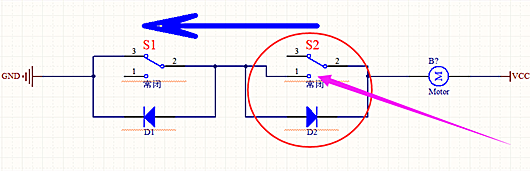

四、反转限位
当机电反转到，开关S2后，把S2常闭触点断开，现在电流流不过D2，机电遏制；以上便是这个机电限位电路的一个轮回。
