一个能够以很低的本钱让直流机电正反转的同时完成限位或过流掩护。

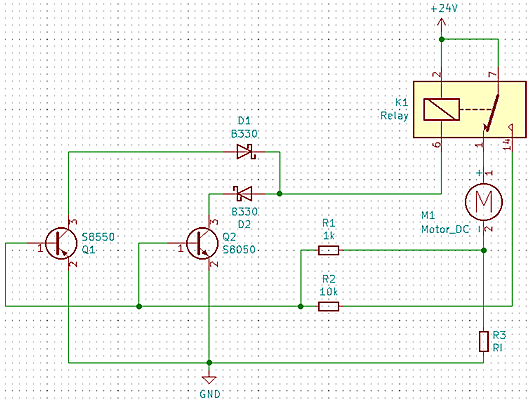

电路的大抵道理图如图所示。此中，K1为带常开、常闭输出的继电器，M1为直流机电，R3为电流采样电阻，D1 D2为延续电流大于继电器任务电流的二极管。
全部电路输出为+24V和GND。当须要机电正转时，在+24V和GND上加正电压，机电便可正转。
当须要机电反转时，将+24V和GND反接，即电路中收集标号+24V接电源地，收集标号GND接电源负，机电便可反转。
当碰到限位或堵转时，继电器切换，机电断电遏制运转，只要从头在+24V/GND上电或切换机电运转标的目的才可消除掩护。
电路的道理以下：
当但愿机电正转时，+24V为电源正，GND为电源负。
因为机电与继电器常闭触点相连，是以间接任务，当机电达到限位地位或呈现毛病堵转后，机电任务电流增大，采样电阻R3两头电压增大，电压经由过程R1传至三极管Q2，当R3两头电压跨越三极管Q2导通电压时，继电器K1切换，机电断电，同时三极管Q2 B级经由过程R2-K1与电源正相连，是以能一直坚持在导通状况，从而继电器也一直坚持在任务状况。此时PNP管Q1不起感化。
当但愿机电反转时，+24V为电源负，GND为电源正。机电上电时间接任务，若呈现堵转，R3电压增大，Q1导通，继电器切换，机电断电，同时Q1 B级经由过程R2-K1间接接在电源负，是以能一直坚持在导通状况，从而继电器也一直坚持在任务状况。此时NPN三极管Q2不起感化。
