PMOS双电源供电断绝电路设想-KIA MOS管
信息来历：本站 日期：2022-10-27
PMOS双电源供电断绝电路
道理图以下：
V1表现锂电池 电压3.7V
V2表现USB电源 电压5V
R4为470ohm电阻摹拟负载
D1为肖特基二极管防反流（压下降）
运转道理

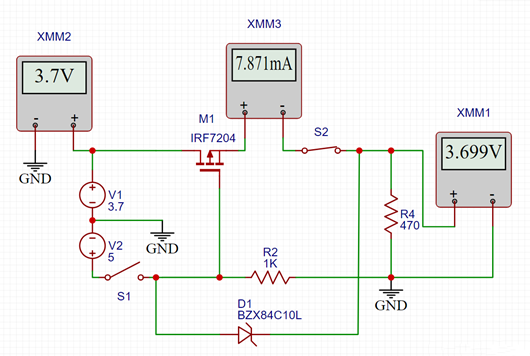

当S1断开 S2闭合时 表现USB电源未接入电路 而电池接入电路
XMM3 为电流表 此时示数为正 代表电流标的目的为由左向右 巨细为7.871mA
负载端电压3.699V

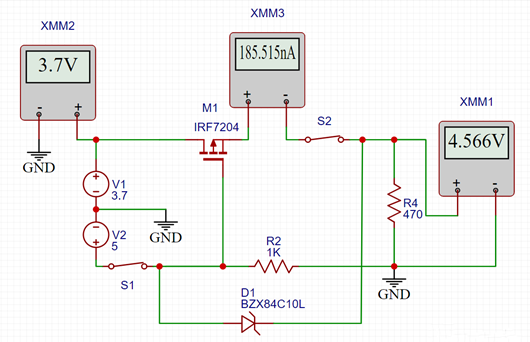

当S1闭合—USB电源接入电路时：
XMM3电流示数变为185nA≈0
负载R4端电压变为4.566V 此中0.434V为D1二极管压降
此时标明USB电源接入了电路 且电池供电的回路为零 且不USB流向电池的反流

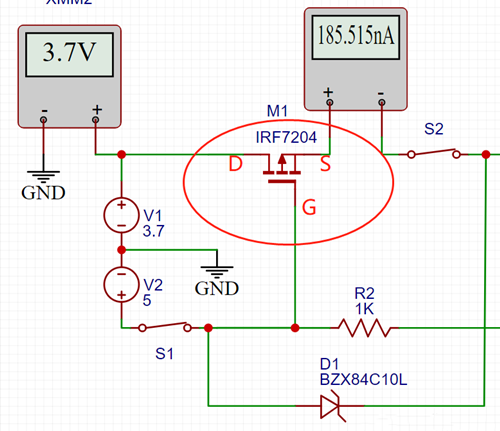

PMOS主动断开道理
1、在USB未接入环境下
闭合S2 电流流过PMOS的体二极管
此时 PMOS的S极电位为正 G极电位为0 是以Vgs<0 且小于Vgsth(CJ2301 Vgs(th)为-1V ) PMOS导通
2、当S1闭合 USB接入时
G极电位为USB对地电位 而S极电位为本来负载端电位 此时Vgs>0 且 是以PMOS封闭
且体二极管为D极指向S极是以电流没法反流
注重 电路中PMOS D极流入 S极流出
