尽人皆知MOS是电压型驱动，只要G极比S极高一个开启电压Vth以后，MOS才会导通（这里指NMOS）。
可是以下图，用12V给G极，可是因为R7流过电流的时辰存在压降（欧姆定律）。致使S极被举高。以是给到MOS的驱动电压是G-S=12-8.42=3.58V。
在不是高压MOS中，一般datasheet倡议利用10V,或12V来停止驱动，固然3.58V也能停止导通，可是导通电阻Rds会比用10V驱动时大良多。带来MOS发烧的题目。
处理的方法有良多，比方能够用一个PMOS作为高端驱动。可是因为工艺的题目，PMOS作为高端MOS，存在机能差，想到达不异的机能价钱又贵良多的题目。
这时候候自举电路就应运而生了。若是有这么一个电路，能给G极产生一向比S极大10V的电路，即便这个电压比电源电压还要高。

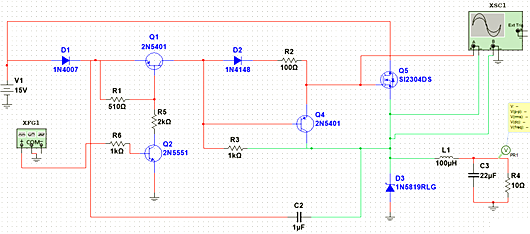

根基的观点有了，就能够用实在的电路图取代停止阐发。
因为BUCK在MOS导通阶段S极是浮地的。以是必须加上自举电路来驱动。
详细阐发以下：
XFG1旌旗灯号产生器高电日常平凡，Q2导通，因为Q2导通，给Q1的b极供给回路，Q1导通，颠末D2和R2给MOS停止充电（Q4的b极是高电平，因为R3流过电流构成压降，以是Q4也是封闭的）。MOS导通。
XFG1旌旗灯号发送器低电日常平凡，Q2封闭，因为Q2封闭，Q1的b极不回路，Q1封闭，这时候候Q4的b极有R3这个回路，以是Q4导通，MOS的G极放电。MOS封闭。

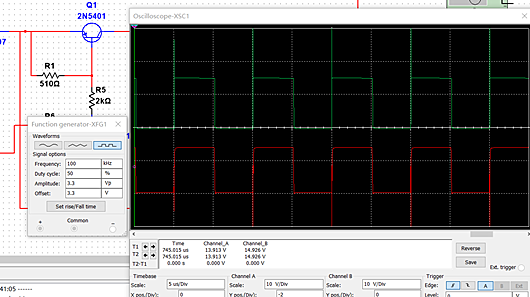

仿真了一下在100K下的波形，绿色为MOS的G极到S极的波形，白色是MOS的S到地的波形。就仿真的成果来看自举的局部仍是不错的。
