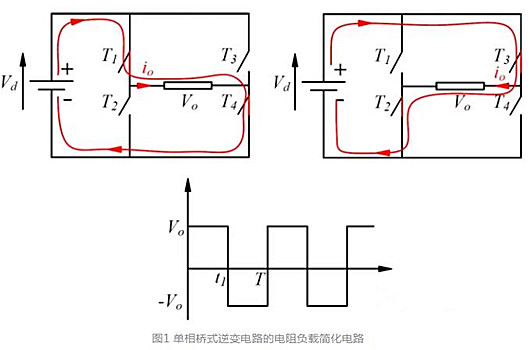

图1 是单相桥式逆变电路的电阻负载简化电路。
其根基任务道理是：
1)0-t1时候段开关T1和T4闭合，负载电压为正；
2)t1-T时候段开关T3和T2闭合，负载电压为负。
其负载电流的变更在电阻负载下是与电压同相位的，但如果是阻感负载，电流的基波滞后于电压的基波并且由于负载电感的存在，其负载电流的变更不是刹时的，而是一个逐步增大减小的进程，终究反应在电阻上的电压波形便是跟从阻感负载的电流变更的。

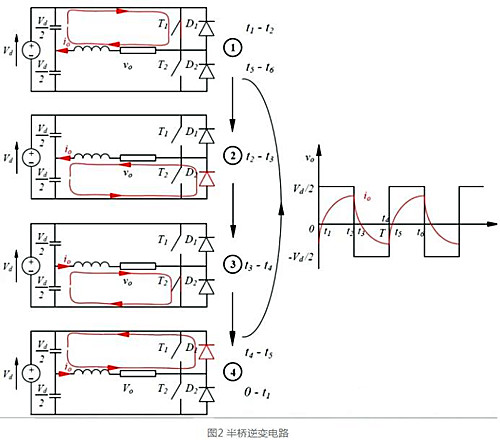

半桥逆变电路布局简略并且是一切其余逆变电路的根本，是以懂得半桥逆变电路的任务道理是很须要的。图 2 是半桥电路的布局并且图中完全描写了半桥逆变电路的任务道理：
1) 当开关T1闭合T2断开时，电流标的目的如图中步骤 1 所示；
2) 当开关T2闭合T1断开时，开关T2不能当即闭合，且在这一刹时电感电流的标的目的不能渐变，此时电流流过T2反并联的二极管续流；
3) 电感电流过零后开关T2闭合，电感电流反向流过开关T2；
4) 当开关T2断开T1再次闭合时，同理开关T1不能当即闭合，同前述阐发电感电流的标的目的不能渐变，电流流过T1反并联的二极管续流，以后的周期反复上述进程。
步骤 2 和 步骤 4 是能量反应进程，二极管在此中供给反应能量通道，同时此进程也是负载电流的续流进程。是以，逆变电路中的二极管能够称为反应二极管或续流二极管。

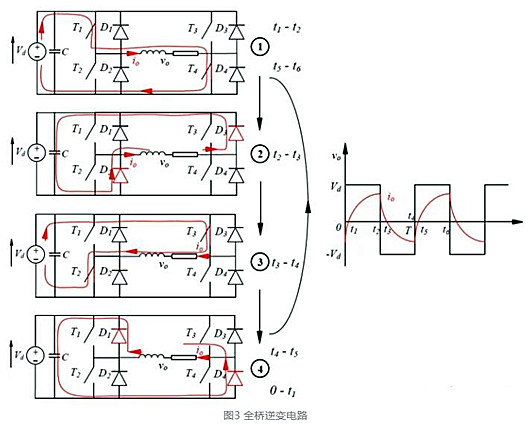

全桥逆变器的任务道理和半桥逆变器类似，运转道理图（图 3）。
