单相全桥逆变电路及有关旌旗灯号波形如图所示， VT1、 VT4构成一对桥臂， VT2、 VT3构成别的一对桥臂， VD1～ VD4为续流二极管， VT1、 VT2基极加有一对相反的节制脉冲， VT3、 VT4基极的节制脉冲相位也相反， VT3基极的节制脉冲相位掉队 VT1θ角 (0° <θ < 180° )。

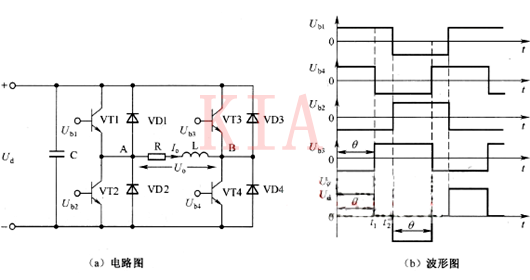

图 单相全桥逆变电路及有关旌旗灯号波形

电路任务进程以下：

在0～t1时代，VT1、VT4的基极节制脉冲都为高电平，VT1、VT4都导通，A点经由进程VT1与Ud正端毗连，B点经由进程VT4与Ud负端毗连，故R、L两头的电压Uo巨细与Ud相称，极性为左正右负（为正压），流过R、L电流的标的目的是：Ud+→VT1→R、L→VT4→Ud-。

在t1～t2时代，VT1的Ub1为高电平，VT4的Ub4为低电平，VT1导通，VT4关断，流过L的电流俄然变小，L顿时发生左负右正的电动势，该电动势经由进程VD3构成电流回路，电流路子是：L右正→VD3→VT1→R→L左负，该电流标的目的还是由左往右。

因为VT1、VD3都导通，A点和B点都与Ud正端毗连，即UA= UB，R、L两头的电压Uo为0（Uo=UA-UB）。在此时代，VT3的Ub3也为高电平，但因VD3的导通使VT3的c、e极电压相称，VT3没法导通。

在t2～t3时代，VT2、VT3的基极节制脉冲都为高电平，在此时代起头一段时候内，L还未能完整开释能量，另有左负右正电动势，但VT1因基极变为低电平而停止，L的电动势转而经VD3、VD2对直流侧电容C充电，充电电流路子是：

L右正→VD3→C→VD2→R→L左负，VD3、VD2的导通使VT2、VT3不能导通，A点经由进程VD2与Ud负端毗连，B点经由进程VD3与Ud正端毗连，故R、L两头的电压Uo巨细与Ud相称，极性为左负右正（为负压），当L上的电动势降落到与Ud相称时，没法持续对C充电，VD3、VD2停止，VT2、VT3顿时导通，有电流流过R、L，电流的标的目的是：Ud+→VT3→L、R→VT2→Ud-。

在t3～t4时代，VT2的Ub2为高电平，VT3的Ub3为低电平，VT2导通，VT3关断，流过L的电流俄然变小，L顿时发生左正右负的电动势，该电动势经由进程VD4构成电流回路，电流路子是：L左正→R→VT2→VD4→L右负，该电流标的目的是由右往左。

因为VT2、VD4都导通，A点和B点都与Ud负端毗连，即UA=UB，R、L两头的电压Uo为0（Uo= UA-UB）。在此时代，VT4的Ub4也为高电平，但因VD4的导通使VT4的c、e极电压相称，VT4没法导通。

t4时辰今后，电路反复上述任务进程。

单相全桥逆变电路的Ub1、Ub3脉冲和Ub2、Ub4脉冲之间的相位差为θ，转变θ值，就可以调理负载R、L两头电压Uo脉冲宽度（正、负宽度同时变更）。别的，单相全桥逆变电路负载两头的电压幅度是单相半桥逆变电路的2倍。

单相桥式PWM逆变电路连系IGBT单相桥式电压型逆变电路对换制法停止申明任务时V1和V2通断互补，V3和V4通断也互补。以uo正半周为例，V1通，V2断，V3和V4瓜代通断。负载电流比电压滞后，在电压正半周，电流有一段区间为正，一段区间为负。

负载电流为正的区间，V1和V4导通时，uo即是Ud。V4关断时，负载电流经由进程V1和VD3续流，uo=0负载电流为负的区间，V1和V4仍导通，io为负，现实上io从VD1和VD4流过，仍有uo=Ud。

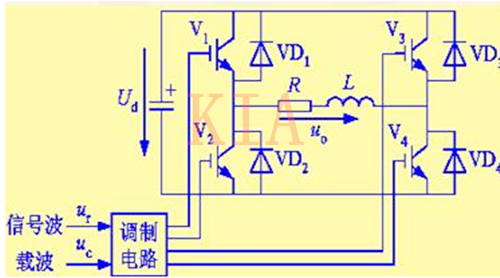

单相桥式PWM逆变电路

连系IGBT单相桥式电压型逆变电路对换制法停止申明

任务时V1和V2通断互补，V3和V4通断也互补。

以uo正半周为例，V1通，V2断，V3和V4瓜代通断。

负载电流比电压滞后，在电压正半周，电流有一段区间为正，一段区间为负。

负载电流为正的区间，V1和V4导通时，uo即是Ud 。

V4关断时，负载电流经由进程V1和VD3续流，uo=0

负载电流为负的区间， V1和V4仍导通，io为负，现实上io从VD1和VD4流过，仍有uo=Ud 。

V4关断V3守旧后，io从V3和VD1续流，uo=0。

uo总可得到Ud和零两种电平。

uo负半周，让V2坚持通，V1坚持断，V3和V4瓜代通断，uo可得-Ud和零两种电平。
