三相六臂全桥驱动电路

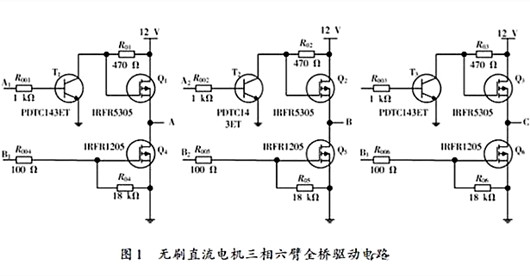

无刷直流机电驱动节制电路如图1 所示。该电路接纳三相六臂全桥驱动体例，接纳此体例能够削减电流动摇和转矩脉动，使得机电输入较大的转矩。

在机电驱动局部操纵6个功率场效应管节制输入电压，四轴飞翔器中的直流无刷机电驱动电路电源电压为12 V.驱动电路中，Q1~Q3接纳IR公司的IRFR5305（P沟道），Q4~Q6为IRFR1205（N 沟道）。

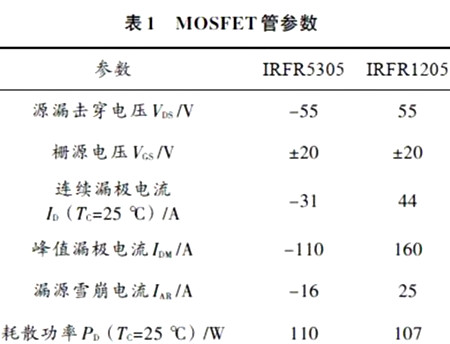

该场效应管内藏续流二极管，为场效应管关断时供给电流通路，以避免管子的反向击穿，其典范特征参数见表1.T1~T3 接纳PDTC143ET 为场效应管供给驱动旌旗灯号。

无刷直流机电驱动节制接纳三相六状况节制战略，功率管具备六种触发状况，每次只需两个管子导通，每60°电角度换向一次，若某一时辰AB 相导通时，C 相停止，无电流输入。

单片机按照检测到的机电转子地位，操纵MOSFET的开关特征，完成机电的通电节制，比方，当Q1、Q5 翻开时，AB 相导通，此时电流流向为电源正极→Q1→绕组A→绕组B→Q5→电源负极。

近似的，当MOSFET 翻开挨次别离为Q1Q5，Q1Q6，Q2Q6，Q2Q4，Q3Q4，Q3Q5时，只需在适合的机会停止精确换向，便可完成无刷直流机电的持续运行。

三相全桥驱动电路

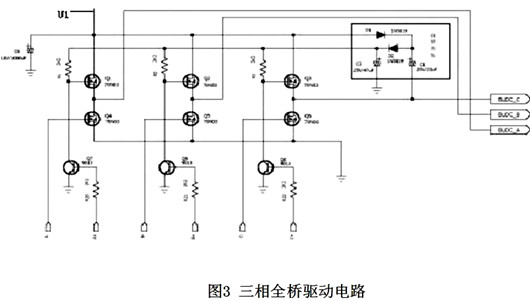

下图为无刷机电的三相全桥驱动电路，操纵六个N沟道的MOSFET管（Q1～Q6）做功率输入元件，任务时输入电流可达数十安。为便于描写，该电路有以下默许商定：Q1/Q2/Q3称做驱动桥的“上臂”，Q4/Q5/Q6称做“下臂”。

图中R1/R2/R3为Q1/Q2/Q3的上拉电阻，毗连到二极管和电容组成的倍压整流电路，为上臂驱动管供给两倍于电源电压（2×11V）的上拉电平，使上臂MOSFET在任务时有充足高的VGS压差，降落MOSFET大电流输入时的导通内阻，具体数据可参考MOS管DataSheet。

上臂MOS管的G极别离由Q7/Q8/Q9驱动，在任务时只起到导通换相的感化。下臂MOS由MCU的PWM输入口间接驱动，注重所选用的MCU管脚要有推挽输入特征。

单片机节制直流无刷电念头驱动及接口电路图

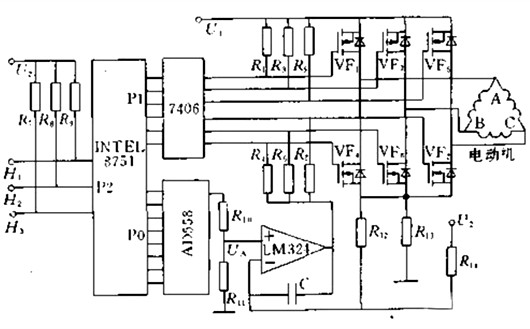

图1示出接纳8751单片机来节制直流无刷电念头的道理框图。8751的P1口同7406反相器联络节制直流无刷电念头的换相，P2口用于丈量来自于地位传感器的旌旗灯号H1、H2、H3，P0口外接一个数模转换器。

电动车无刷机电节制器驱动电路图

全桥驱动电路

无刷直流机电普通操纵全桥驱动，即6个MOSFET别离组成上臂和下臂，经由过程MCU具备推挽输入的IO口节制，或操纵机电驱动公用芯片节制。

最经常使用的应当是3个P-MOS+3个N-MOS，电路布局简略。以下图所示。

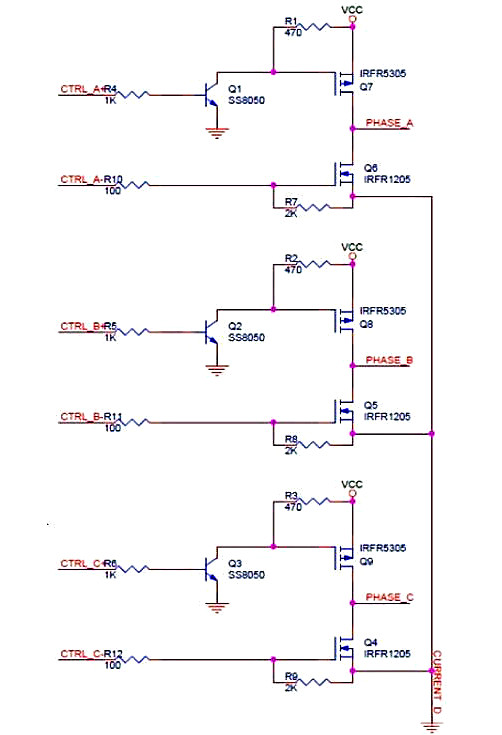

这里操纵的是MK电调V2.0版本中操纵的MOSFET，P-MOS—IRFR5305、N-MOS—IRFR1205N-MOS的Vgs（th）=2V~4V，间接用任务在VCC=5V的MCU便可驱动节制，但注重IO口必须具备推挽输入功效，不然IO口的驱动才能不够。

图中R7/R8/R9可视为下拉电阻，使N-MOS的栅极电平有一个参考地，电平稳定不会不测导通MOSFET。R10/R11/R12电阻的感化有三个，一是削减振荡，二是减小栅极充电的峰值电流，三是避免N-MOS的漏-源极击穿。

因为MCU的IO引脚都存在杂散电感，与栅极电容串连构成LC振荡，插手电阻后会增大振荡阻尼而减小振荡；当对栅极加驱动电压时，会对栅源电容Ciss充电，此时Vgs回升但未达到阈值电压Vgs（th）时Vds根基稳定，这段时候称为导通提早时候td（on）。

当Vgs》Vgs（th）时，Vds降落同时id回升，这时代栅极和漏极之间的传输反向电容Crss起头向漏极放电，而此时栅极电流会流向该电容对其充电，但根基不对Ciss充电，以是Vgs根基坚持稳定，这段时候称为回升时候tr，tr以后才会持续对Ciss充电。

电容充电的尖峰电流能够计较以下：I=Qg/（td+tr），此中Qg=Qgs+Qgd，即td+tr时候内的充电电量，计较成果电流是弘远于MCu的IO口输入驱动电流，是以经由过程串连电阻，增添充电时候，即t=RC。但这会致使Vgs的回升沿和Vds的降落沿斜率减小，影响MOSFET的开关机能，以是电阻的拔取要精确。（此处实际常识阐发能够不准确

避免漏源击穿的缘由也是和电容的时候常数有关，当栅极驱动电压疾速关断，漏源极从导通状况变为停止状况，Vds敏捷增添，当dVds/dt过大就会击穿器件，串连电阻能够减缓Ciss的放电时候，使Vgs迟缓变更，是以Vds不会敏捷增添。

P-MOS的Vgs（th）《0，源极普通加11V电压，MCU的IO口没法一般节制P-MOS的开关，咱们须要用三级管驱动栅极，三极管由IO口驱动节制。电阻R1/R2/R3上拉栅极电压，使P-MOS能关断。

这个电阻不能太小，不然会形成三极管导通时承受过大的电流。同时电阻也不能太大，不然会增添三极管BC极间电容的充电时候，耽误三极管的导通时候，进而影响P-MOS栅极电压Vgs的回升时候。

三极管的挑选不能选用咱们经常使用的8050或9013小旌旗灯号的三极管，它们的耐压和导通电流太低，以是这里挑选了SS8050。R4/R5/R6阻值的挑选无出格请求，只需使三极管任务在饱和区便可。
