单片机能够输出直流旌旗灯号，但是它的驱动才能也是无限的，以是单片机普通做驱动旌旗灯号，驱动大的功率管如Mos管(LR7843)，来发生大电流从而驱动机电，且占空比巨细能够经由过程驱动芯片节制加在机电上的均匀电压到达转速调理的目标。
机电驱动首要接纳N沟道MOSFET构建H桥驱动电路，H 桥是一个典范的直流机电节制电路，因为它的电路外形酷似字母 H，故得名曰“H 桥”。4个开关构成 H 的 4 条垂直腿，而机电便是H中的横杠。

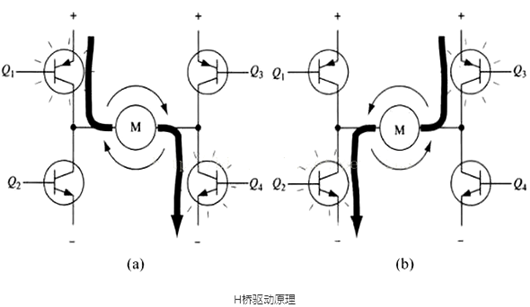

要使机电运行，必须使对角线上的一对开关导通，经由过程差别的电流方历来节制机电正反转，其连通电路如图所示。
现实驱动电路中通常要用硬件电路便利地节制开关，机电驱动板首要接纳两种驱动芯片，一种是全桥驱动HIP4082，一种是半桥驱动IR2104，半桥电路是两个MOS管构成的振荡，全桥电路是四个MOS管构成的振荡。
此中，IR2104型半桥驱动芯片能够驱动高端和低端两个N沟道MOSFET，能供给较大的栅极驱动电流，并具备硬件死区、硬件防同臂导通等功效。

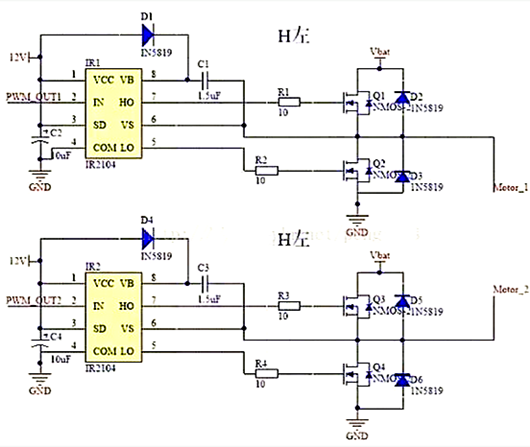

利用两片IR2104型半桥驱动芯片能够构成完全的直流机电H桥式驱动电路，并且IR2104价钱昂贵，功效完美，输出功率绝对HIP4082较低，此计划接纳较多。
别的，因为驱动电路能够会发生较大的回灌电流，为避免对单片机发生影响，最好用断绝芯片断绝，断绝芯片拔取有良多体例，如74lvc245、74hc244、PS2801等，这些芯片常做节制总线驱动器，感化是进步驱动才能，知足必然前提后，输出与输出不异，可停止数据单向传输，即单片机旌旗灯号能够到驱动芯片，反过去不行。
